쉘은 주조 및 주물 부품에 사용되는 파라메트릭 피쳐입니다. 부품 내부의 재질이 제거되어 속이 빈 구멍이 만들어집니다. 부품 또는 쉘의 치수를 변경하면 둘 모두의 크기가 자동으로 조절됩니다.
기본적으로 Autodesk Inventor는 정확한 쉘 피쳐를 제공합니다. 정확한 솔루션이 없고 근사치를 사용할 수 있는 경우에는 근사치가 적용됩니다.
쉘 정의 방법

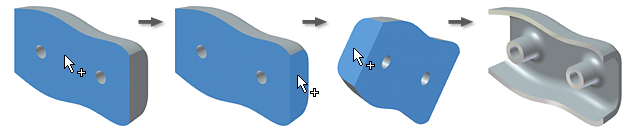

쉘을 정의하려면 하나 이상의 본체에서 제거할 부품 면을 하나 이상 지정하고, 나머지 면은 쉘 벽으로 남겨둡니다. 쉘 벽의 두께를 설정하고 현재 부품 면에 상대적인 방향을 나타냅니다. 제거할 면이 지정되지 않으면 쉘은 속이 빈 부품을 작성합니다.
균일한 쉘 벽 두께
균일한 벽 두께는 제조와 냉각 중에 뒤틀림을 방지하기 때문에 균일 벽 두께를 지정하는 것이 좋습니다. 필요하면 특정 벽은 다른 두께를 가질 수 있습니다.
정확환 솔루션과 근사치 솔루션
정확한 솔루션에서는 원래 곡면의 각 점에 해당하는 점이 간격띄우기 곡면 위에 있습니다. 두 점의 거리는 지정된 두께와 일치합니다. 근사치 솔루션에서는 Autodesk Inventor가 허용 가능한 솔루션을 찾을 때 지정된 거리에서 벗어날 수 있습니다.
편차의 허용 여부와 근사치의 정확도를 제어할 수 있습니다. 근사치가 정확할수록 계산하는 데 많은 시간이 걸립니다. 근사치 솔루션은 정확한 솔루션이 없는 경우와 근사치 솔루션을 찾을 수 있는 경우에만 제공됩니다. 근사치 솔루션을 허용하지 않으려면 이 옵션을 끌 수 있습니다.
근사치가 사용될 때마다 확인을 선택할 때 편차의 공차가 보고됩니다.
쉘에 포함된 피쳐
쉘은 전체 부품에서 재질을 제거하므로 쉘이 적용된 후 부품에 추가된 피쳐는 쉘링되지 않습니다. 예를 들면, 쉘 벽에서 솔리드 피쳐를 스케치하거나 돌출시키면 돌출은 쉘링되지 않습니다.
모든 피쳐가 쉘 피쳐에 포함되는지 확인하려면 다음 방법 중 하나를 사용합니다.
- 쉘을 작성하기 전에 부품에 모든 피쳐를 스케치합니다.
- 검색기를 이용하여 피쳐를 재정리합니다. 계층구조에서 쉘 위의 스케치된 피쳐를 모두 이동합니다.
