그릴 피쳐

그릴 피쳐는 내부 구성요소에 공기 흐름을 제공하기 위해 부품의 얇은 벽에 통풍구 또는 개구부를 작성하는 데 사용됩니다.

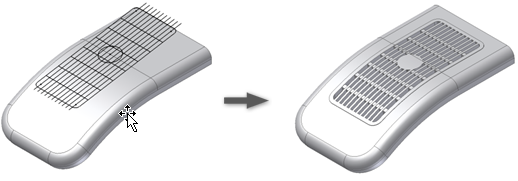

그릴 피쳐는 부품의 곡면에서 하나 이상의 2D 스케치 패턴을 투영하여 작성됩니다.

그릴 형상을 정의하는 데 사용되는 패턴은 다음과 같습니다.

• 경계: 닫힌 스케치여야 합니다. 그릴의 범위를 제한합니다. 일반적으로 경계는 부품 곡면의 간격띄우기까지 올라갑니다.

• 섬: 일반적으로 그릴의 중심에서 재질로 채워지는 영역입니다. 일반적으로 섬은 쉘과 두께가 같습니다. 닫힌 스케치여야 합니다.

• 리브: 그릴 영역을 채우는 한 패턴입니다. 리브의 외부 면은 플러쉬이거나 경계 외부 면을 기준으로 약간 우묵합니다.

• 날개보: 일반적으로 리브의 단단함을 향상시키기 위해 추가하는 보조 패턴입니다.


경계 외부 윤곽선 투영(외부 윤곽선 주변의 10% 공차 밴드 포함) 전체가 부품 곡면 내에 남아 있어야 합니다. 경계 투영 내부에 재질 차이(구멍)가 허용되지 않습니다. 예제는 다음 이미지에 표시되어 있습니다.

	그릴 확인. 그릴 경계 투영의 외부 윤곽선은 공차가 10%로 대상 본체 내에 남아 있습니다.
	그릴이 계산되지 않았습니다. 그릴 경계 투영의 외부 윤곽선 일부가 대상 본체 내부에 포함되어 있지 않습니다.
	그릴이 계산되지 않습니다. 그릴 경계 투영의 외부 윤곽선이 대상 본체의 여백에 너무 가깝습니다(거리 공차가 임계값의 10% 미만임).

경계 스케치는 그릴을 만들 때 유일한 필수 요소입니다. 그릴 피쳐의 개구부 영역은 대화상자의 유속 영역 섹션과 참조 매개변수에 보고됩니다. 유속 영역에서는 선택적인 기울기 각도가 고려되지 않습니다.
