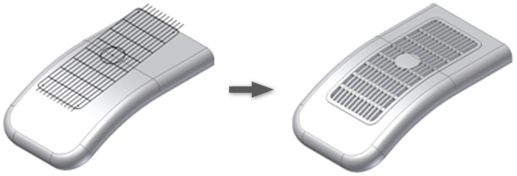

하나 이상의 2D 스케치에 포함된 다양한 패턴을 사용하여 그릴 피쳐를 작성합니다.
액세스
리본:
3D 모형 탭
소성 부품 패널
그릴
경계
그릴의 닫힌 범위를 지정합니다.
프로파일 하나의 평면형 닫힌 프로파일입니다. 암시적으로 경계 프로파일을 선택하면 그릴 방향이 프로파일 평면 법선을 따라 프로파일 중심에서 부품의 가장 가까운 점으로의 방향으로 결정됩니다. 경계 프로파일은 그릴을 만들 때 필요합니다.
본체 대상 본체를 선택합니다.

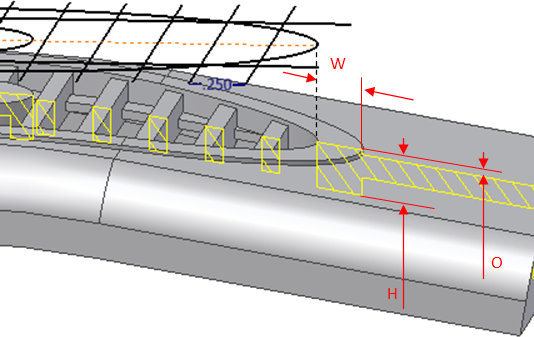

매개변수는 다음과 같습니다.
-
W: 경계 두께
-
H: 경계 높이
-
O: 부품 곡면에 대한 경계 맨 윗면의 외부 높이 간격띄우기
섬
일반적으로 그릴의 중심에서 재질로 채워지는 영역입니다. 일반적으로 섬은 쉘과 두께가 같습니다.
프로파일 하나의 평면형 닫힌 프로파일입니다. 평면은 경계 평면에 평행해야 합니다(프로파일은 경계와 동일한 스케치에 속할 수 있음). 프로파일을 선택하지 않으면 섬이 표시되지 않습니다. 경계 프로파일에서 섬 프로파일을 자를 필요는 없습니다. 이 작업은 피쳐 자체에 의해 자동으로 실행됩니다.

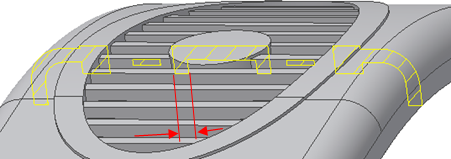

섬의 유일한 매개변수는 두께입니다. 섬의 맨 위 및 맨 아래 제한은 경계 맨 위 및 맨 아래 면에 해당합니다. 리브 및 날개보는 섬의 프로파일에서 잘립니다.
리브
그릴 영역을 채우는 일련의 곡선입니다. 리브의 외부 면은 플러쉬이거나 경계 외부 면에 대해 약간 우묵합니다.
프로파일 경계 프로파일(경계와 동일한 스케치에 속할 수 있음)에 평행인 평면에서 동일한 스케치에 속하는 열리거나 닫힌 하나 이상의 프로파일입니다. 프로파일은 리브의 중심 외곽선입니다. 경계 프로파일에서 해당 프로파일을 자를 필요는 없습니다. 이 작업은 피쳐 자체에 의해 자동으로 실행됩니다.

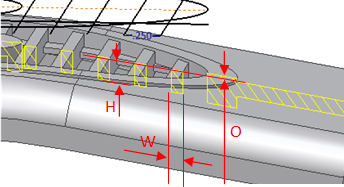

매개변수는 다음과 같습니다.
-
W: 리브 두께
-
H: 리브 높이
-
O: 경계 외부 면으로부터의 리브 맨 위 간격띄우기
리브는 대상 본체의 내부 면 아래로 연장할 수 있습니다.
날개보
일반적으로 리브의 강성을 향상시키기 위해 추가하는 일련의 보조 곡선입니다.
프로파일 경계 프로파일(경계와 동일한 스케치에 속할 수 있음)에 평행인 평면에서 동일한 스케치에 속하는 열린 또는 닫힌 하나 이상의 프로파일입니다. 프로파일은 날개보의 중심 외곽선입니다. 이 중심 외곽선을 경계 프로파일에서 자를 필요는 없습니다. 이 작업은 해당 피쳐에 의해 자동으로 실행됩니다.

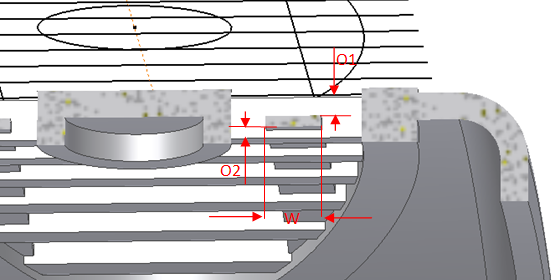

매개변수는 다음과 같습니다.
-
O1: 리브 맨 윗면으로부터의 맨 위 간격띄우기
-
O2: 리브 맨 아래 면으로부터의 맨 아래 간격띄우기
-
W: 두께
기울기
그릴에 대한 기울기 각도에는 다음의 두 개의 매개변수만 필요합니다.
- 기울기 각도(기호 없음).
- (선택 사항) 분할 곡면의 경계 외부에서 간격띄우기.
기울기 각도를 입력하는 경우 본 소프트웨어에서는 "최적"의 기울기 구성을 선택합니다. 분할 곡면의 경계 외부 면에서 간격띄우기로 분할 요소를 정의하는 경우 기울기는 제조 가능성에 대한 확인 없이 적절하게 모델링됩니다.

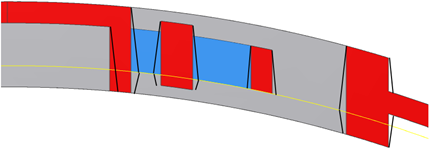

"최적" 기울기는 다음과 같이 정의됩니다.
- 분할은 경계 프로파일의 위치에 의해 정의되는 "외부"에서 가능한 한 멀리 떨어집니다(분할선의 미적인 면에 대한 손상을 최소화하기 위함).
- 이중 기울기를 최소화합니다(제조 과정의 단순화를 위함).
- 각 요소의 "외부" 면과 일치하도록 항상 중립입니다(그릴의 표시된 부품에 공칭 치수를 기입하기 위함).
실질적으로 분할 요소에는 경계 또는 날개보의 내부 면이 포함되어 있습니다.

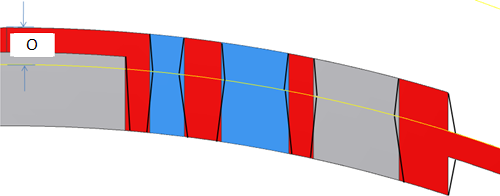

또는 지정된 경계 외부 면에서의 간격띄우기 O에서 그릴 적용 전에 분할 요소를 부품 곡면으로 정의합니다. 간격띄우기 크기를 변경하여 필요한 위치에 분할 요소를 배치할 수 있습니다. 외부 면은 중립으로 남아 있습니다.
