하네스 조립품에서 와이어 및 케이블을 작성합니다.
와이어 및 케이블과 같은 하네스 객체를 작성하기 전에 여러 가지 기본 구성 옵션을 설정하여 이후에 작성할 때 사용할 수 있습니다. 하네스 설정 대화상자에서 기본값을 설정합니다.
- 하네스 조립품1이 아직 활성화되어 있지 않은 경우 이를 활성화합니다.
- 하네스 조립품1을 마우스 오른쪽 버튼으로 클릭하고 하네스 설정을 선택합니다.
- 일반 탭에서 관심이 있는 설정을 검토하고 모든 세그먼트 및 와이어에 곡면 사용이 선택되어 있는지 확인합니다(기본적으로 선택되어 있음). 작성하고 편집하는 동안 이 설정을 선택하여 더 빠르게 처리할 수 있습니다. 솔리드로 세그먼트 및 와이어를 표현하려면 확인란의 선택을 취소합니다.
- 와이어/케이블 탭의 자연 곡률 아래에서 자연 곡률 제외
를 선택하여 하네스 조립품에 대한 와이어를 직선으로 표시합니다. - 다른 탭을 클릭하고 여러 설정을 검토합니다.
- 확인을 클릭합니다.
수동으로 와이어 및 케이블을 삽입합니다.
- 케이블 및 하네스 탭의 작성 패널에서 와이어 작성
을 클릭합니다. - 와이어 작성 대화상자에서 기본 와이어 ID(와이어1)를 승인합니다. 와이어 ID는 와이어에 숫자를 증가시키면서 추가하여 만듭니다(숫자는 1에서 시작).
- 와이어 리스트에서 삽입할 와이어를 선택합니다.
- 범주의 경우 일반을 선택합니다.
- 이름의 경우 22AWG-GRN을 선택합니다.

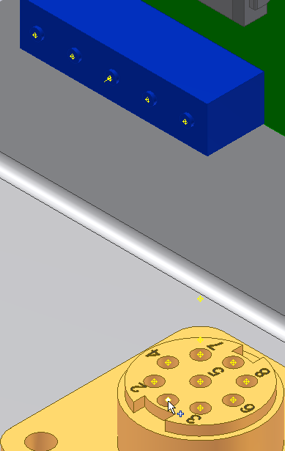

- 와이어를 시작하려면 핀 1을 선택합니다. 부품 360124 위의 핀으로 커서를 이동합니다. 툴팁에 U3 핀 1이 표시되면 작업점을 클릭합니다. 다이나믹 프롬프트가 켜져 있는 경우 툴팁이 추가 정보를 제공합니다.

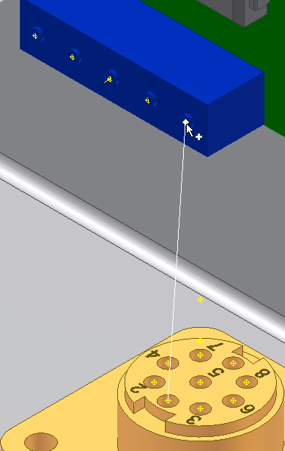

주: 다이나믹 프롬프트를 끄려면 도구 탭에서 응용프로그램 옵션을 클릭합니다. 일반 탭에서 명령 프롬프트 표시(다이나믹 프롬프트) 확인란의 선택을 취소합니다. - 와이어를 종료하려면 핀 2를 선택합니다. 부품 LTP 위의 핀으로 커서를 이동합니다. 툴팁에 J12 핀 1이 표시되면 작업점을 클릭합니다.

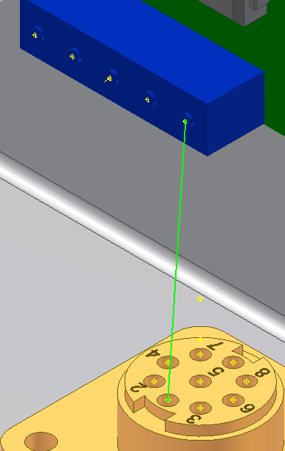

- 와이어를 작성하려면 적용을 클릭합니다. 와이어는 화면표시 설정에 따라 렌더링된 상태나 중심선으로 작성됩니다. 기본적으로 와이어 및 케이블에 대한 화면표시는 중심선으로 설정됩니다.
- 와이어 작성 대화상자에서 취소를 클릭하여 종료합니다.
- 두 번째 와이어를 추가하기 전에 하네스 조립품1의 하네스 설정 대화상자에 액세스합니다. 와이어 및 케이블의 자연 곡률 설정을 자연 곡률 포함

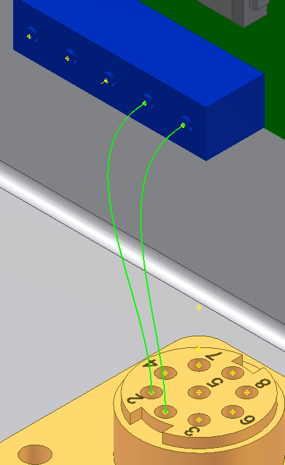

으로 변경합니다. - U3 핀 2에서 J12 핀 2까지 연결하는 와이어를 하나 더 추가합니다. 주: 와이어가 여전히 직선으로 표시되면 뒤로 돌아가서 커넥터를 다시 제작합니다. 제작 프로세스에서 외향을 정의하므로 자연 곡률은 제작된 커넥터 사이에서만 표시됩니다.
- 케이블 및 하네스 마침을 클릭하여 케이블 및 하네스 환경을 종료합니다. 하네스 조립품1 아래에서 와이어 폴더를 확장하면 검색기에서 추가된 와이어를 확인할 수 있습니다.
