두 커넥터 사이에 리본 케이블을 작성 및 편집합니다.
- 조립품 탭에서 구성요소 배치를 클릭합니다. ribbon_cable_connector.ipt의 복제 하나를 배치합니다. 이 커넥터는 이미 제작되었으므로 리본 케이블에 대한 유효한 선택입니다.

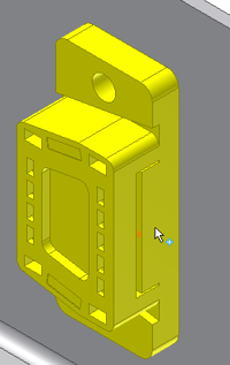

- 메이트 구속조건을 사용하여 리본 케이블 커넥터를 암 커넥터에 구속합니다. 그림과 같이 리본 케이블 커넥터의 최종 위치가 표시되어야 합니다.
- 검색기에서 리본 케이블을 활성화합니다.
- 케이블 및 하네스 탭에서 리본 케이블 작성을 클릭합니다.
- 대화상자에서 이름이 28AWG_10con으로 설정되어 있는지 확인합니다.
- 다음에 표시된 것처럼 시작 커넥터를 선택합니다. 시작 핀이 1로 설정되어 있는지 확인합니다.
- 끝 커넥터를 선택합니다. 시작 핀이 1로 설정되어 있는지 확인합니다.
- 확인을 클릭합니다. 스플라인이 두 커넥터 사이에 그려지고 리본 케이블의 미리보기가 표시됩니다. 스플라인 작성 모드를 계속 유지합니다.
주:- 커넥터의 위치 및 방향으로 인해 리본 케이블이 커넥터와 접합될 수 없는 경우 미리보기에 리본 케이블 외곽선이 표시되지 않습니다.
- 리본 케이블이 렌더링되는 방식을 제어하려면 케이블 및 하네스 탭
가시성 패널 렌더링된 화면표시 또는 중심선 화면표시를 클릭합니다. 이 예제에서는 렌더링된 화면표시를 사용합니다.
- 접기 위치를 지정하는 데 사용되는 점을 스플라인에 추가합니다. 시작 커넥터 근처의 하우징 면을 선택하여 첫 번째 점을 찾습니다.
- 케이블 비틀림을 편집하는 데 제어점으로 사용되는 점을 스플라인에 추가합니다. 끝 커넥터 근처의 하우징 면을 선택하여 두 번째 점을 찾습니다.
- 마우스 오른쪽 버튼을 클릭하고 마침을 선택합니다.
- 작성한 첫 번째 스플라인 점을 마우스 오른쪽 버튼으로 클릭하고 접기 작성을 선택합니다.
점에 부착된 표시기가 접기 방향에 대한 피드백을 제공합니다. 이 표시기를 참조하여 모형 형상을 기준으로 접기를 정렬합니다.
- 접기 작성 대화상자에서 샤프트를 선택합니다.
이 컨트롤은 표시기의 샤프트 부분 방향을 지정합니다. 커넥터에서 직선 모서리 또는 플랫 면을 선택합니다. 모서리를 선택하는 경우 샤프트가 모서리에 병렬로 정렬됩니다. 플랫 면을 선택하는 경우 샤프트가 면에 법선으로 정렬됩니다.
- 화살촉 버튼을 선택합니다.
이 컨트롤은 표시기의 화살촉 부분 방향을 지정합니다. 모서리 또는 면을 선택합니다. 표시기가 다음 그림과 같은지 확인합니다.
- 단일 접기가 선택되어 있는지 확인합니다.
- 확인을 클릭합니다. 단일 접기가 리본 케이블에 추가되어 각도가 올바른 방향으로 변경됩니다.
주: 두 점이 자동으로 스플라인에 추가되어 접기 형상을 완벽하게 정의합니다. 추가된 점은 편집할 수 없습니다. 이러한 점의 위치는 제품별 리본 케이블의 크기 및 접기 방향에 따라 자동으로 결정됩니다. - 첫 번째 스플라인 점의 위치에 따라 접기가 나중에 핀 행 중심에 가로로 정렬되지 않는 경우가 있습니다. 이 예에서는 첫 번째 스플라인 점이 행의 한 쪽으로 위치가 변합니다. 접기의 측면 간격띄우기를 사용할 수 없는 경우 핀 행의 중심을 기준으로 스플라인 점을 정렬합니다.
- 접기 점을 마우스 오른쪽 버튼으로 클릭하고 3D 이동/회전을 선택합니다.
- 3D 이동/회전 대화상자에서 정렬 또는 위치 재정의를 클릭합니다.
- 트라이어드 구를 선택한 다음 커넥터에서 작업점을 선택합니다. 트라이어드의 위치가 작업점으로 변경됩니다.
- 초록색 화살촉을 선택하고 Y축을 따라 트라이어드를 약 0.9인치 끕니다. 또는 초록색 화살촉을 클릭하고 3D 이동/회전 대화상자의 Y 컨트롤에 0.9를 입력할 수 있습니다.
- 파란색 화살촉을 선택하고 현재 위치에서 트라이어드를 약 -0.3인치(음의 방향으로 0.3인치) 끕니다.
- 적용을 클릭합니다. 리본 케이블 접기가 조정되고 3D 이동/회전 대화상자가 그대로 열려 있습니다. 확인을 클릭하면 접기가 조정되고 대화상자가 닫힙니다.
적용 또는 확인을 클릭한 후에 명령취소를 사용하여 3D 이동/회전 결과를 취소합니다.
- 이 예에서는 리본 케이블이 두 번째 중간 스플라인 점 주위의 하우징과 간섭을 일으킵니다. 3D 이동/회전을 사용하여 리본 케이블이 하우징을 지우도록 점을 이동합니다.
- 접기에서 점을 사용하지 않으면 중간 스플라인 점의 비틀림을 편집할 수 있습니다. 스플라인 점을 마우스 오른쪽 버튼으로 클릭하고 비틀림 편집을 선택합니다. 비틀림 화살표를 끕니다.
대신 정확한 각도를 지정하려면 비틀림 화살표를 마우스 오른쪽 버튼으로 클릭하고 각도 입력을 선택합니다. 이 예제에서는 비틀림 컨트롤이 10도 회전됩니다.
주: 더하기 및 빼기 키(+ 및 -)를 사용하여 비틀림 컨트롤의 크기를 조정합니다. - 마우스 오른쪽 버튼을 클릭하고 적용을 선택합니다.
