iCopy 정의 테스트

iCopy 정의를 다시 테스트합니다. 해당 프레임은 골조 부품에서 파생된 유일한 부품입니다. 골조 부품에 독립적인 다른 구성요소가 있습니다. 이러한 구성요소는 나중에 배치됩니다.

1. Target.iam을 엽니다.
2. 리본에서 조립 탭 구성요소 패널 iCopy 명령을 클릭합니다.
3. 소스 조립품 선택 대화상자에서 Frame.iam을 선택합니다. 열기를 클릭합니다. iCopy 구속 대화상자가 표시됩니다.

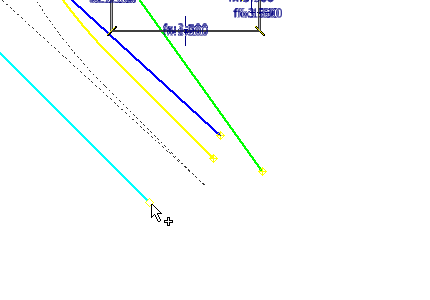

4. 왼쪽 아래 점의 하늘색 선 끝에서 작업점을 선택합니다.

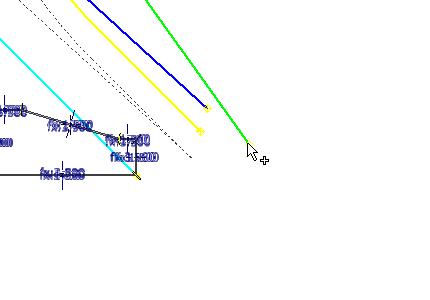

5. 오른쪽 아래 점의 초록색 선 끝에서 작업점을 선택합니다.

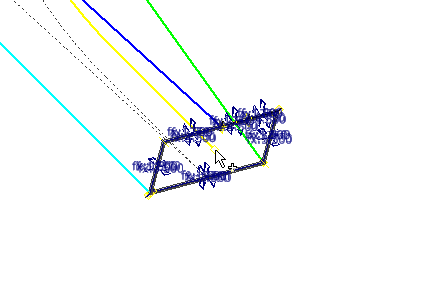

6. 왼쪽 위 점의 파란색 선 끝에서 작업점을 선택합니다.

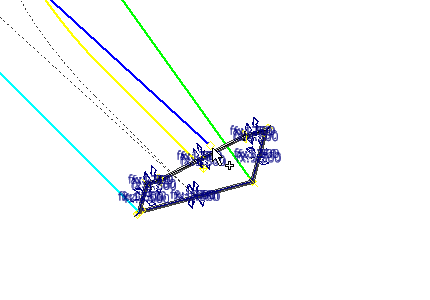

7. 오른쪽 위 점의 노란색 스플라인 끝에서 작업점을 선택합니다.

8. 프레임 높이 필드에 125mm를 입력합니다.

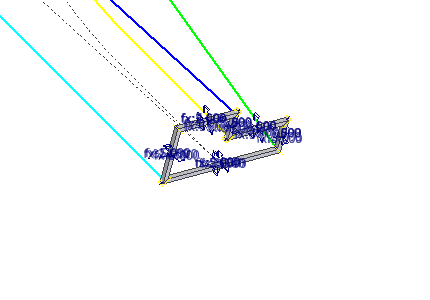

9. 프레임 폭 필드에 125mm를 입력합니다.

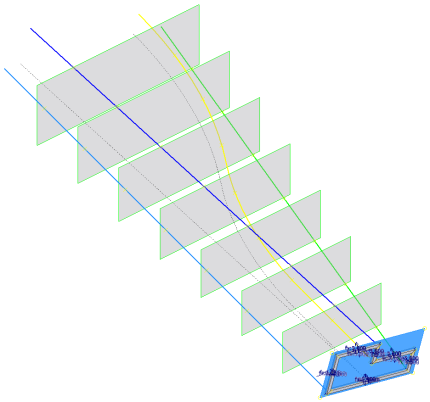

10. 경로 패턴 탭을 선택하여 경로 정보를 지정합니다.

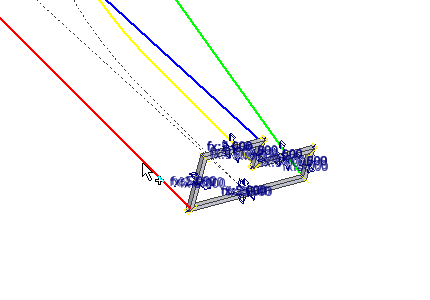

11. 패턴의 경로로 사용할 하늘색 선을 선택합니다(경로 버튼이 자동으로 선택됨).

12. 작업 평면은 선택한 경로를 기준으로 자동으로 선택됩니다.

13. 복제 번호 필드에 8을 입력합니다.
14. 간격띄우기 필드에 2500mm를 입력합니다.
15. 다음을 클릭하여 iCopy: 파일 이름 대화상자를 표시합니다. iCopy 정의에 재사용할 구성요소가 없으므로 iCopy 구성요소 복사/재사용 대화상자가 표시되지 않습니다.
16. 확인을 클릭하여 명령을 완료합니다. 해당 설정을 끌 때까지 이전에 입력한 파일 이름 접두어가 유지됩니다.

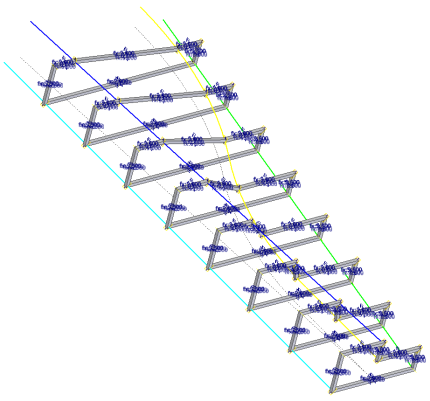

17. iCopy 결과가 표시된 것처럼 작성됩니다. iCopy에 실패하면 iCopy 템플릿으로 돌아가 해당 템플릿 작성 단계를 검토합니다.
    주: 조립품이 다음 이미지와 같이 표시되지 않는 경우 관리 탭에서 로컬 업데이트 버튼을 클릭하여 iCopy 결과를 업데이트합니다.

18. 파일을 닫습니다. 변경 사항을 저장하지 않습니다. 이 조립품은 추가 테스트에 사용됩니다.
