지지 판 배치

iCopy 템플릿 생성의 마지막 단계는 골조 배치 부품에 독립적인 모든 구성요소를 배치하는 것입니다. 조립품에서 지지 판이 배치되고 구속됩니다.

  1. Frame.iam을 엽니다.
  2. Plate1.ipt의 발생 4개를 배치합니다.

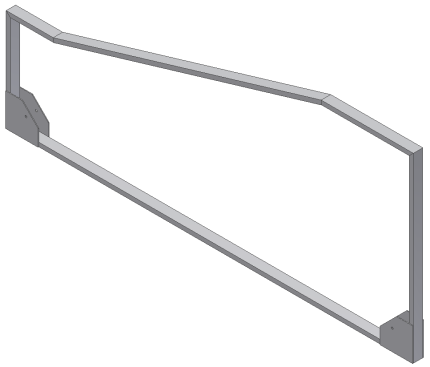

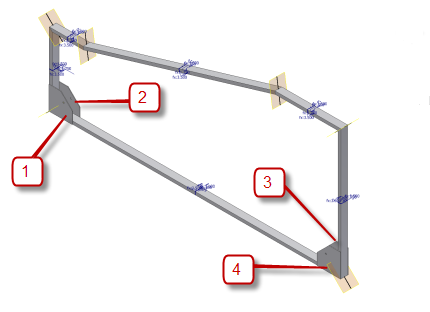

  3. 하나의 메이트 구속조건과 두 개의 플러쉬 구속조건을 사용하여 표시된 것처럼 프레임의 아래 구석 4곳에 각 판을 배치합니다. 메이트 구속조건과 함께 수직 프레임 부품을 사용하여 판을 배치합니다. iCopy 결과를 배치할 때 수평 프레임이 변경되므로 이 절차에서는 보다 일관된 결과를 제공합니다.
  4. 골조-프레임:1의 가시성을 끕니다.
  5. Frame.iam 및 모든 종속 항목을 저장합니다. 파일을 닫습니다.
