- 키보드에서 E를 눌러 돌출 명령을 호출하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 돌출을 선택합니다.
삽입한 DWG 파일의 "정면도"에는 덮개 외부와 덮개 면의 재질 두께를 나타내는 형상이 포함되어 있습니다. 이 부품을 작성하려면 6.30" x 6.30" 직사각형 내의 정면도에 표시된 두 영역을 모두 선택합니다.
두 스케치 루프의 내부를 클릭해야 합니다. 필수 선택 항목을 보여 주는 애니메이션을 재생하려면 클릭합니다.
- 캔버스 내 표시의 값 입력 상자에서 또는 돌출 대화상자의 범위 필드에서 1인치 값을 강조 표시합니다.
- 삽입된 형상의 "평면도"에서 .560 치수 값(덮개의 전체 깊이)을 선택합니다.
- 매개변수 이름 d5가 표시됨에 따라 기본 돌출 거리 1인치가 기존 치수로 교체됩니다.

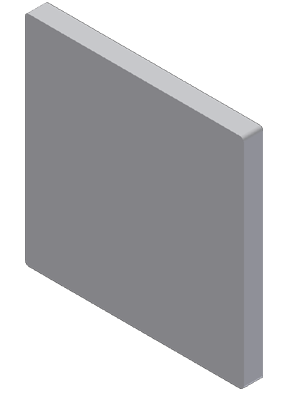

- 초록색 확인 버튼을 클릭하여 전기 패널 덮개가 될 기준 피쳐를 작성하고 명령을 종료합니다.
- F6 키를 눌러 부품을 홈 뷰에 배치합니다.
