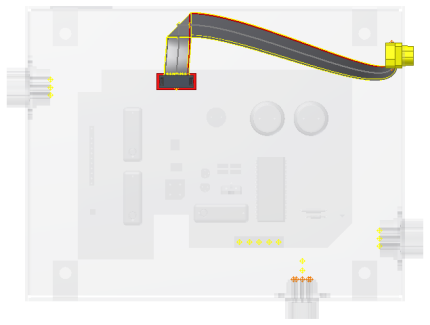

리본 케이블을 커넥터 D-하위 리본의 슬롯에 정렬해야 합니다. 리본 케이블 방향을 제어하려면 리본 케이블을 따라 존재하는 작업점에 단일 또는 이중 90도 접기를 추가할 수 있습니다.
접기가 있는 리본 케이블은 로우 리본 케이블의 개별적인 한 부분입니다. 모델링을 위해 리본 케이블은 접기를 통해 이어지지 않습니다. 접기를 추가하면 분리된 세 개의 도면요소가 작성됩니다. 즉, 접기 도면요소가 작성되고 각 면에 리본 케이블이 작성됩니다. 검색기에서 각 도면요소는 노드로 나타납니다.
주: 다른 하네스 객체를 편집할 때와 마찬가지로 리본 케이블 작업점을 마우스 오른쪽 버튼으로 클릭하고 점 재정의 및 3D 이동/회전을 사용하여 루트 점을 이동할 수 있습니다. 리본 케이블 작업점은 회전할 수 없습니다. 접기에서는 접기를 작성하는 데 사용한 작업점만 조작할 수 있습니다.
비틀림 조정

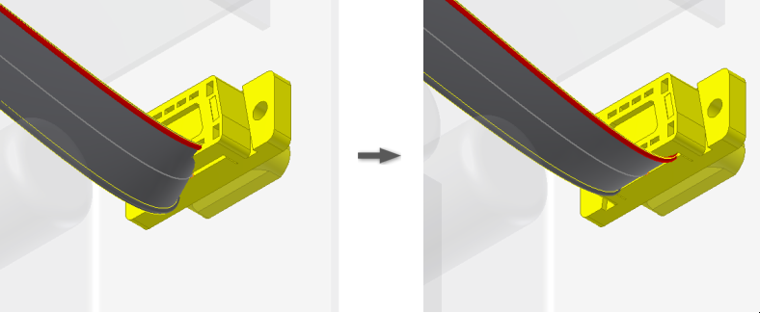

리본 케이블 본체는 D-하위 리본 케이블 커넥터의 슬롯에 평행하게 정렬합니다. 선택한 점에서 리본 케이블을 조정하려면 비틀림 컨트롤을 사용합니다. 회전 핸들(1)을 사용하여 현재 방향을 변경할 수 있습니다. 빨간색 볼(2)은 도체 1을 나타냅니다. 방향 막대(2)는 선택한 위치에서 리본 케이블에 있는 곡면의 방향을 나타냅니다.
