핀 배치

부품을 내부에서 편집하여 부품에 개별 핀 및 자리 표시자 참조 지정자를 추가합니다. 커넥터는 이미 조립품에 배치되어 있습니다.

선택한 부품 내에 있는 각 핀의 이름은 고유해야 합니다. 지정된 핀 이름은 검색기에 나열된 특수 작업점 피쳐의 이름이기도 합니다.

조립품에 핀 추가

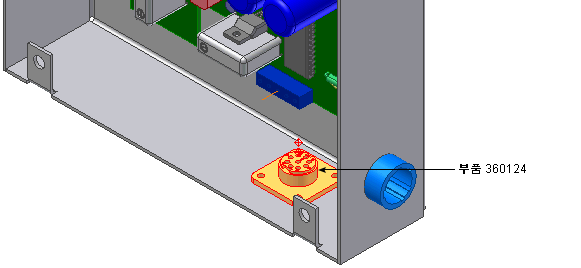

1. 검색기에서 이름이 360124인 부품 위에 커서를 놓습니다.

   편집할 부품을 볼 수 있도록 그래픽 창에서 해당 부품이 강조 표시됩니다.


2. 검색기에서 부품 이름을 두 번 클릭하여 부품을 편집합니다.
3. 모형 검색기에서 1부터 9까지의 작업점을 삭제합니다. 뒤에 나오는 단계에서 이 점들을 다시 작성합니다.
4. 리본에서 3D 모형 탭 하네스 패널 핀을 클릭합니다 .
5. 부품을 볼 수 있도록 다음 그림과 같이 뷰를 회전 및 줌 처리합니다. 뷰를 방해하는 부품이 있으면 해당 부품의 가시성을 끕니다.

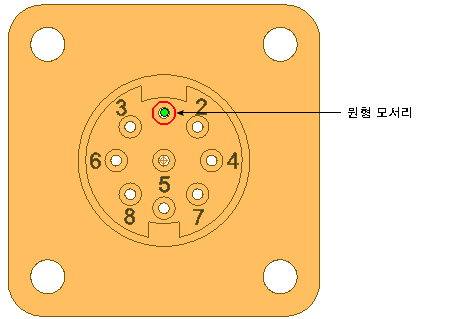

6. 표시된 원형 모서리를 클릭하여 중심점을 선택합니다.

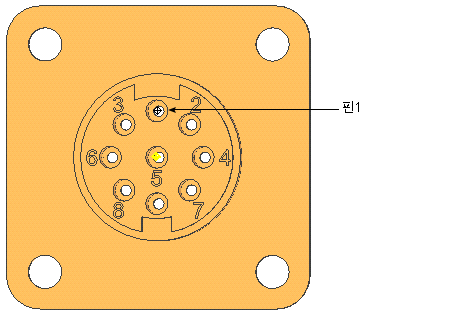

7. 핀 이름 대화상자에서 기본 핀 이름인 1을 사용하고 을 클릭합니다. 핀을 나타내는 작업점이 핀 1로 추가됩니다.

8. 다음과 같이 하여 구멍 2의 핀을 정의합니다.
   • 원형 모서리를 선택합니다.
   • 핀 이름 2를 승인합니다.
   • 을 클릭합니다.

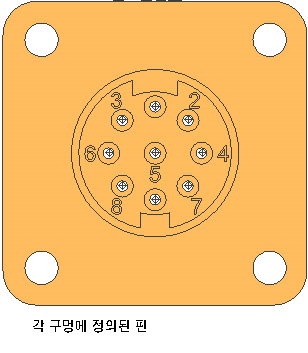

9. 구멍 7과 8 사이에 있는 레이블이 지정된 각 구멍과 구멍 9에서 핀을 정의하려면 이러한 단계를 반복합니다. 핀의 이름을 해당 번호표와 동일하게 지정합니다. 예를 들어 구멍에 3이라는 레이블이 붙어 있으면 핀 이름으로 3을 입력합니다.

10. 핀 배치 모드를 종료하려면 마우스 오른쪽 버튼을 클릭한 다음 종료를 선택합니다.
