세그먼트를 사용하고 자동으로 와이어를 라우팅합니다. 이 섹션에서는 커넥터 사이에서 추가 와이어를 작성하고 가져옵니다. 설계에 더 많은 와이어가 추가될수록 와이어와 구성요소 사이의 간섭을 피하기 위해 필요한 와이어 라우팅을 쉽게 볼 수 있습니다.
- 하네스 조립품1이 활성화되어 있는 상태에서 케이블 및 하네스 탭에서 하네스 데이터 가져오기
를 클릭합니다. - 하네스 데이터 가져오기 대화상자에서 하네스 데이터 파일로 WireListImport.csv 파일을 찾습니다.
- 구성 파일의 경우 WireListConfiguration.cfg 파일을 찾습니다.
- 확인을 클릭합니다.
- 다른 하네스 데이터 가져오기 대화상자가 표시되어 있습니다. 데이터를 찾아 하네스가 설계된 방식을 확인합니다. 하네스 데이터 및 구성 파일은 대화상자에서 정보를 제어합니다.
- 확인을 클릭합니다.
- 가져온 하네스 데이터 로그를 보거나 닫기를 클릭합니다.

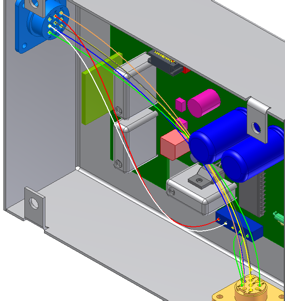

7개의 이산 와이어를 하네스 조립품에 가져왔고 부품 360124:1을 360575:1에 연결합니다.
- 세그먼트 작성
을 클릭합니다. - 세그먼트를 정의하는 스플라인 점을 설정합니다. 간격띄우기 값은 클릭하는 점에서 직각인 간격띄우기를 정의합니다. 기본 간격띄우기 0.100in는 너무 낮습니다. 마우스 오른쪽 버튼을 클릭하고 간격띄우기 편집을 선택합니다. 값을 0.300인치로 변경하고 확인을 클릭합니다.

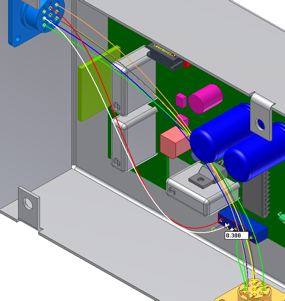

- 빨간색 와이어와 흰색 와이어 사이의 LTP 부품의 전면을 클릭합니다.
LTP 면에서부터 0.300in 간격띄우기 위치에 스플라인 점이 작성됩니다.

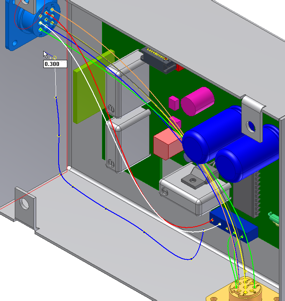

- 인클로저 벽을 따라 추가 점을 클릭합니다. 간격띄우기가 인클로저 내부에 표시되어 있는지 확인합니다. 파란색 간격띄우기 선이 표시되지 않은 경우 점이 인클로저 외부에 작성됩니다.

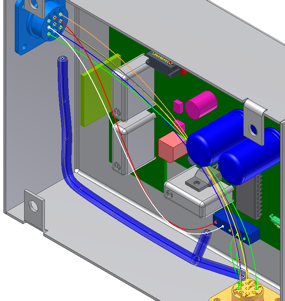

- 점이 충분히 정의되었으면 마우스 오른쪽 버튼을 클릭하고 계속을 선택합니다. 스플라인 점 주위에 세그먼트가 작성되고 세그먼트 작성 명령이 여전히 활성화되어 있습니다.

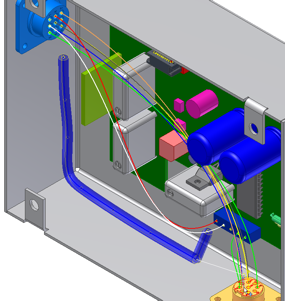

주: 세그먼트를 작성한 후 3D 이동/회전 명령을 사용하여 세그먼트 스플라인 점을 재배치합니다. - 추가 세그먼트를 작성합니다. 다음에 표시된 것처럼 세그먼트 스플라인 점을 클릭합니다.
- 다음에 표시된 것처럼 부품 360124:1의 면을 클릭합니다.

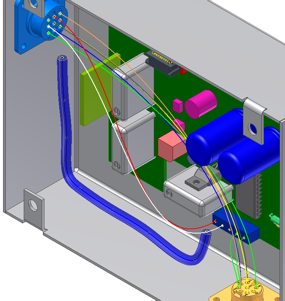

- 마우스 오른쪽 버튼을 클릭하고 마침을 선택합니다. 추가 세그먼트가 작성됩니다.
- 자동 루트 명령

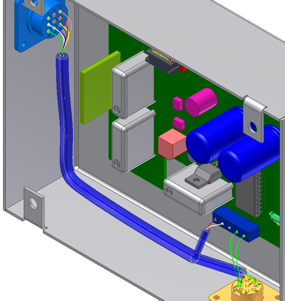

을 클릭합니다. - 이전에 가져온 7개 와이어를 모두 선택하고 확인을 클릭합니다. 가장 가까운 세그먼트를 통과하여 와이어가 자동으로 라우팅됩니다.
- 하네스 조립품1을 종료하고 파일 및 연관된 부품을 저장합니다.
