iCopy 정의 테스트

이제 iCopy 템플릿에 모든 부품이 배치되었으므로 마지막으로 테스트하여 모든 항목이 예상대로 작동하는지 확인합니다.

1. Target.iam을 엽니다.
2. 리본에서 조립 탭 구성요소 패널 iCopy 명령을 클릭합니다.
3. 소스 조립품 선택 대화상자에서 Frame.iam을 선택합니다. 열기를 클릭합니다. iCopy 구속 대화상자가 표시됩니다.

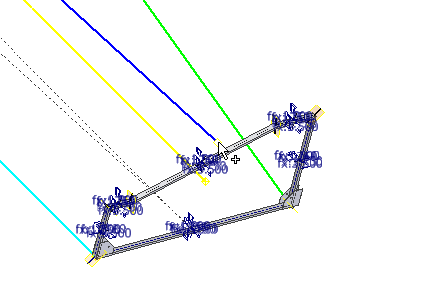

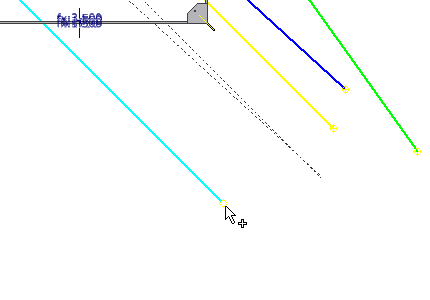

4. 왼쪽 아래 점의 하늘색 선 끝에서 작업점을 선택합니다.

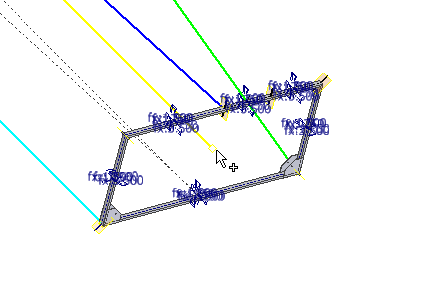

5. 오른쪽 아래 점의 초록색 선 끝에서 작업점을 선택합니다.

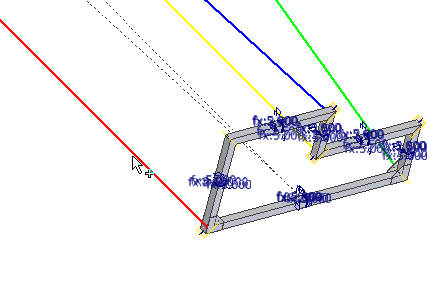

6. 왼쪽 위 점의 파란색 선 끝에서 작업점을 선택합니다.

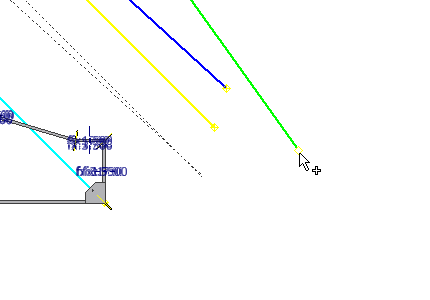

7. 오른쪽 위 점의 노란색 스플라인 끝에서 작업점을 선택합니다.

8. 프레임 높이 필드에 125mm를 입력합니다.
9. 프레임 폭 필드에 125mm를 입력합니다.
10. 경로 패턴 탭을 선택하여 경로 정보를 지정합니다.
11. 패턴의 경로로 사용할 하늘색 선을 선택합니다(경로 버튼이 자동으로 선택됨).

12. 작업 평면은 선택한 경로를 기준으로 자동으로 선택됩니다.
13. 복제 번호 필드에 8을 입력합니다.
14. 간격띄우기 필드에 2500mm를 입력합니다.

15. 다음을 클릭하여 명령을 계속합니다. iCopy 정의에서 재사용할 수 있는 구성요소가 있으므로 iCopy 구성요소 복사/재사용 대화상자가 표시됩니다.
16. iCopy 구성요소 복사/재사용 대화상자에서 다음을 클릭합니다. 판은 각 iCopy 결과의 동일한 부품 파일을 참조합니다(재사용). 각 iCopy 결과의 다른 모든 구성요소가 복사됩니다(복사). iCopy: 파일 이름 대화상자가 표시됩니다.
17. 확인을 클릭하여 명령을 완료합니다. 해당 설정을 끌 때까지 이전에 입력한 파일 이름 접두어가 유지됩니다.

    각 iCopy 결과에 대해 프레임 부품이 복사됩니다. 각 iCopy 결과는 판 부품을 사용합니다.

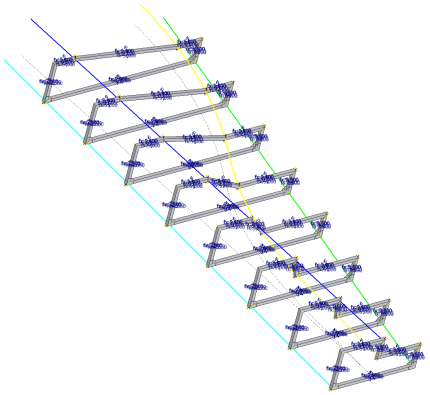

18. iCopy 결과가 표시된 것처럼 작성됩니다. iCopy에 실패하면 iCopy 템플릿으로 돌아가 해당 템플릿 작성 단계를 검토합니다.

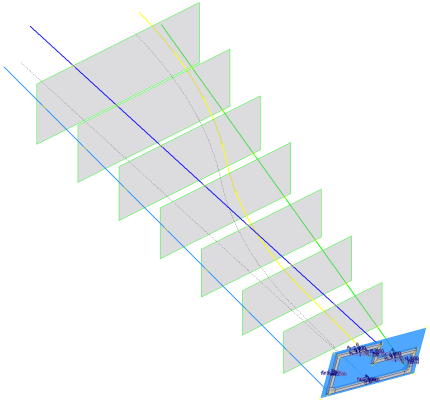

    주: 조립품이 다음 이미지와 같이 표시되지 않는 경우 관리 탭에서 로컬 업데이트 버튼을 클릭하여 iCopy 결과를 업데이트합니다.

19. Target.iam 및 종속 항목을 저장합니다.
