설계 뷰 표현은 조립품 환경에서 작성되어 조립품 표시 상태를 유지합니다.
조립품의 도면 뷰를 작성할 때 조립품에 정의된 설계 뷰 표현 을 선택할 수 있습니다. 설계 뷰 표현과 도면 뷰 사이의 연관을 작성할 수도 있습니다.

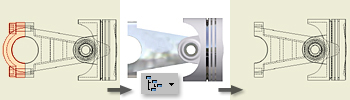

도면 뷰와 설계 뷰 표현을 연관시키면 조립품 환경에서 설계 뷰 표현이 변경될 때 도면 뷰가 자동으로 업데이트됩니다.
연관 작성에 대한 지침에는 어떤 것이 있습니까?
설계 뷰 표현과 도면 뷰 사이의 연관 작성을 관리하는 규칙:
- 공용 설계 뷰 표현만 도면 뷰에 연관시킬 수 있습니다. 개인 설계 뷰 표현은 도면 뷰를 작성하기 위해 사용할 수 있지만 정적이며 모형에 대한 변경 사항을 업데이트하지 않습니다.
- 참조된 파일이 제거되면 그와 연관된 설계 뷰 표현에서 해당 연관성이 제거됩니다. 즉, 참조된 파일과 연관된 설계 뷰 표현을 제거하면 설계 뷰 표현 연관성 또한 제거됩니다.
설계 뷰 표현은 성능을 어떻게 향상시킵니까?
이러한 향상된 성능과 메모리 절약을 활용하려면 다음을 수행합니다.
- 표시되어야 하는 구성요소만 표시하는 설계 뷰 표현을 선택합니다. 설계 뷰 표현에서 비가시적으로 렌더링된 모든 구성요소는 메모리에 로드되지 않습니다.
- 도면 뷰에 사용된 조립품 파일을 닫아 해당 파일의 그래픽이 메모리에 로드되는 것을 방지합니다.
- 도면에 표시된 모형을 편집하려면 응용프로그램 메뉴에서 열기를 클릭하여 조립품 파일을 선택한 다음 옵션을 클릭합니다. 도면에 사용된 표현을 선택합니다.
