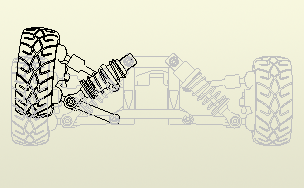

위치 표현은 조립품의 운동 "스냅샷"을 캡처하여 다양한 구성으로 구성요소를 표시합니다. 조립품에는 여러 위치 표현을 저장할 수 있습니다. 기본 도면 뷰를 작성할 때에는 이름별로 위치 표현을 지정할 수 있습니다. 작성된 뷰는 위치 표현에 연관적이기 때문에 표현의 변경 사항을 반영하여 업데이트됩니다.
- 도면을 작성하거나 엽니다.
- 리본에서 뷰 배치 탭
작성 패널 기준을 클릭합니다 . - 도면 뷰 대화상자에서 조립품 파일을 찾습니다.
- 구성요소 탭의 위치 리스트에서 위치 표현을 선택합니다.
- 도면 뷰 대화상자에서 다른 옵션을 설정하고 확인을 클릭합니다.
- 그래픽 창 내부를 클릭하여 뷰를 배치합니다.
