판금에서 로프트 플랜지의 절곡부 편집

로프트 플랜지의 선택한 절곡부 영역 내에서 개별 절곡부에 대한 절곡부 반지름 및 전개 규칙을 편집할 수 있습니다.

  1. 로프트 플랜지의 절곡부 하위 피쳐 상황에 맞는 메뉴에서 절곡부 편집을 선택합니다.

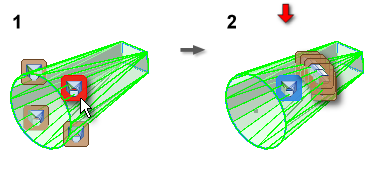

  2. 그래픽 창 내의 편집하려는 절곡부를 포함하는 영역에서 절곡부 영역 편집 그림문자를 클릭합니다.
  3. 그래픽 창 내에서, 절곡부의 절곡부 편집 그림문자를 선택하여 절곡부 편집 대화상자를 표시하려면 클릭합니다.
  4. 필요에 따라 대화상자에서 절곡부 반지름을 선택하고 새 값 또는 절곡부 반지름의 매개변수를 입력합니다.
  5. 필요에 따라 대화상자에서 전개 규칙을 선택하고 절곡부의 새 전개 규칙을 선택합니다.
  6. 선택한 절곡부에 대한 편집 사항을 적용하고 대화상자를 닫으려면 확인을 클릭합니다.
주: 변경 사항을 적용하지 않고 절곡부 편집 대화상자를 닫으려면 언제든지 대화상자 제목 표시줄에 있는 "X"를 클릭합니다.
