튜토리얼의 다음 부분에서는 부품 원점의 기본 XY 평면에서 간격이 띄워진 작업 평면을 작성합니다. 해당 작업 평면은 새 스케치의 기준 평면입니다.
-
리본에서 모형 탭
작업 피쳐 패널 평면 명령의 아래 화살표를 클릭합니다. 그런 다음 평면 드롭다운 메뉴에서 평면에서 간격띄우기
를 선택합니다. - 다시 한 번 그래픽 창의 측면에 있는 모형 검색기를 살펴봅니다. 원점 폴더는 여전히 확장된 상태여야 합니다. 그렇지 않을 경우 + 버튼을 클릭하여 부품 원점 폴더를 확장합니다.
- 앞에서와 마찬가지로 검색기에서 YZ 평면, XZ 평면 및 XY 평면 위로 커서를 이동합니다. 그래픽 창에서 각 원점 평면이 강조 표시되었을 때 그래픽 창에서 어떤 검색기 요소가 어떤 원점 평면에 해당하는지를 식별합니다.
- XY 평면을 클릭합니다. 그런 다음 파란색으로 강조 표시된 기본 XY 평면에 평행하고 지정된 거리만큼 떨어진 작업 평면을 작성합니다.

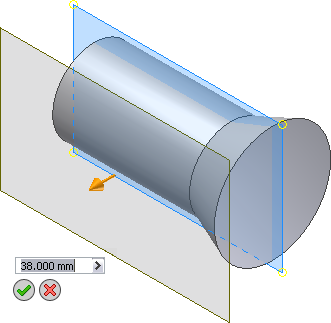

- 금색 거리 화살표 조작기를 클릭하고 양의 방향(사용자쪽)으로 평행 작업 평면을 약 38mm만큼 끕니다. 또는 값 입력 상자에 38을 직접 입력할 수도 있습니다. 이 방법을 선택할 경우 mm를 포함할 필요가 없습니다.
- 초록색 확인 버튼을 클릭하여 평행한 간격띄우기 작업 평면을 작성하고 명령을 종료합니다.
새 피쳐인 작업 평면1이 모형 검색기에 추가됩니다.
