DWF 형식으로 Autodesk 데이터를 게시하고 Autodesk Design Review를 사용하여 볼 수 있습니다. 데이터 보기 및 공유는 공급업체, 고객 및 마케팅 부서와 정보를 교환할 때 중요한 도구입니다.
Autodesk Inventor를 설치하지 않고 누구라도 게시된 DWF 파일을 사용할 수 있습니다. DWF 파일은 압축률이 매우 뛰어나 신속하게 열어 볼 수 있으므로 전자 메일로 공유할 수 있습니다.
Autodesk Inventor에서 게시하면 2D 및 3D 파일에 대한 선가중치, 축척, 질량 특성과 같은 설계 데이터를 유지하는 DWF 파일이 생성됩니다. 2D와 3D 데이터를 하나의 파일에 포함시킬 수 있습니다. 또한 응력 해석 체적 플롯을 게시할 수 있습니다.
파일이 게시되면 Autodesk Design Review를 사용하여 파일을 보고 인쇄할 수 있습니다.
응력 해석 결과 게시
- 폰 미세스 응력, 변위 또는 모달 해석의 모드 쉐이프 중 하나(시뮬레이션 검색기에서 선택)와 같은 내보내려는 시뮬레이션 결과를 표시합니다.
내보내기DWF로 내보내기를 클릭합니다. 또는 다른 이름으로 저장 다른 이름으로 사본 저장을 클릭하고 파일 유형으로 DWFx를 선택할 수 있습니다.- 부품 환경에서 부품 게시 대화상자를 열고 게시 옵션을 설정합니다. 급행 옵션을 선택합니다.
- 조립품 환경에서 조립품 게시 대화상자를 열고 게시 옵션을 설정합니다. 급행 옵션을 선택합니다.주: 현재 완료 및 사용자 옵션은 시뮬레이션 결과 출력에서 지원되지 않습니다.
- 게시를 클릭하여 대화상자를 닫고 DWF로 문서 게시 대화상자를 엽니다. DWF 파일 이름과 디렉토리를 지정합니다.주: 옵션을 클릭하여 문서 게시 대화상자를 표시하고 조정을 수행합니다.
- 저장을 클릭하여 DWF 파일을 생성합니다.
DWF 형식의 응력 해석 결과
응력 해석 결과에서는 적용된 힘과 구속조건의 강도에 따라 다양한 색상으로 모형을 표시합니다.
응력 해석 환경에서 작업할 때 다양한 화면표시 명령을 사용하여 DWF로 내보내려는 뷰를 작성할 수 있습니다. 예를 들어 응력 윤곽선에 대한 색상 수를 지정하고 색상 막대 설정을 사용하여 최대 및 최소 임계값을 정의할 수 있습니다.
시뮬레이션 검색기 막대에서, Autodesk Design Review에서 보려는 결과를 선택하고 표시합니다.
부품 또는 조립품 모형의 현재 상태가 DWF 파일로 게시됩니다. 모든 해석 유형이 아니라 게시할 때 화면에 표시되는 활성 유형만 게시됩니다.

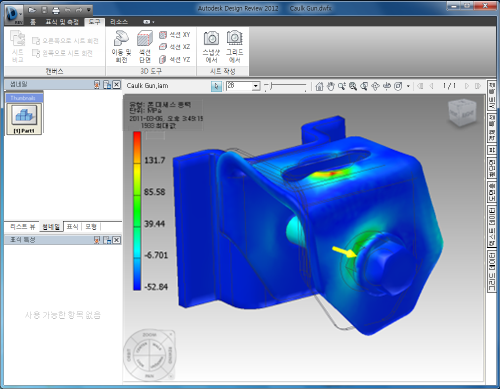

응력 해석 결과를 DWF 파일로 게시하면 결과 유형, 색상 막대, 부품에 대한 색상 매핑 및 변형되지 않은 부품(와이어로 표시) 등의 정보가 파일에 포함됩니다.
