수동으로 와이어 삽입

와이어 ID를 제공하고 연결할 와이어를 선택한 다음 각 와이어 끝의 핀을 선택합니다.

1. 리본에서 케이블 및 하네스 탭 작성 패널 와이어 작성을 클릭합니다 .
2. 와이어 작성 대화상자에서 기본 와이어 ID(와이어1)를 승인합니다.

   기본 와이어 ID는 "와이어"에 1부터 시작하는 증분 숫자를 추가하는 방식으로 만듭니다.

3. 와이어 리스트에서 삽입할 와이어 유형을 선택합니다. 화살표를 사용하여 리스트에서 다음 범주와 와이어 이름을 선택합니다.

   범주: 일반

   이름: 22AWG-GRN

4. 핀 1 버튼이 눌러져 있는지 확인합니다. 눌러져 있지 않으면 클릭합니다.

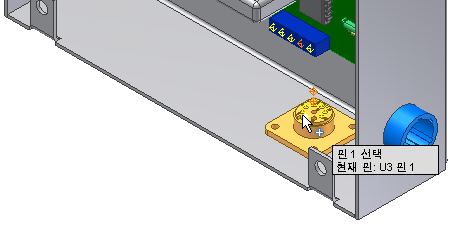

5. 그래픽 창에서 부품 360124의 핀 위로 커서를 이동합니다. 와이어의 점을 선택하면 툴팁에 참조 지정자 및 핀 번호가 표시됩니다. 툴팁이 U3 핀1로 표시되면 와이어의 시작 핀을 나타내는 작업점을 클릭합니다.

6. 부품 LTP에 있는 첫 번째 핀 위에 커서를 놓습니다.

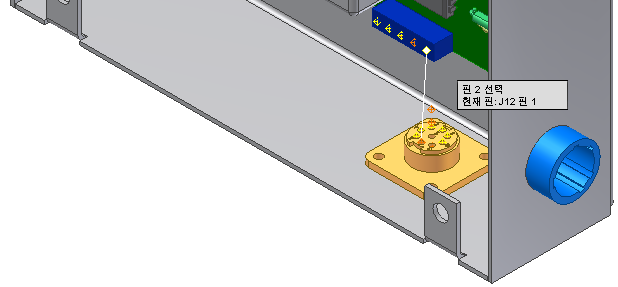

   와이어의 두 번째 핀을 선택하면 툴팁과 함께 와이어 미리보기가 표시됩니다.


7. 툴팁이 J12 핀 1로 표시되면 점을 클릭하여 두 번째 핀을 선택합니다.

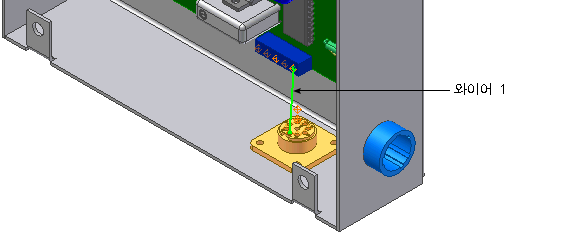

8. 대화상자에서 확인을 클릭하여 와이어를 작성합니다.
