다른 와이어 삽입

곡률 설정을 다시 자연 곡률 포함으로 변경한 다음 커넥터 사이에 다른 와이어를 추가합니다.

1. 두 번째 와이어를 추가하기 전에 하네스 설정 명령을 사용하여 와이어 및 케이블의 자연 곡률 설정을 자연 곡률 포함으로 다시 변경합니다.
2. U3 핀 2에서 J12 핀 2까지 연결하는 와이어를 하나 더 추가합니다.

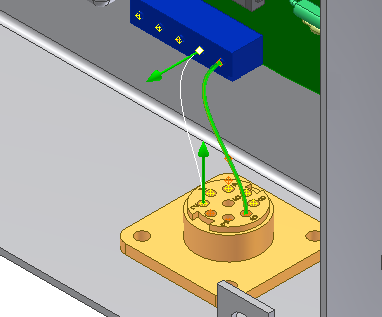

   와이어의 각 점을 선택하면 미리보기 와이어 및 프롬프트를 따라 외향 화살표가 표시됩니다.

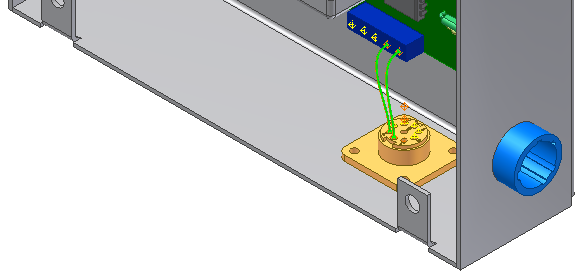

3. 마우스 오른쪽 버튼을 클릭한 다음 상황에 맞는 메뉴에서 적용을 선택합니다.

4. 취소를 클릭합니다.
5. 검색기에서 하네스 조립품1과 와이어 폴더를 확장하여 계층구조에서 추가된 와이어를 봅니다.
6. 맨 위 단계 조립품으로 돌아갑니다.
