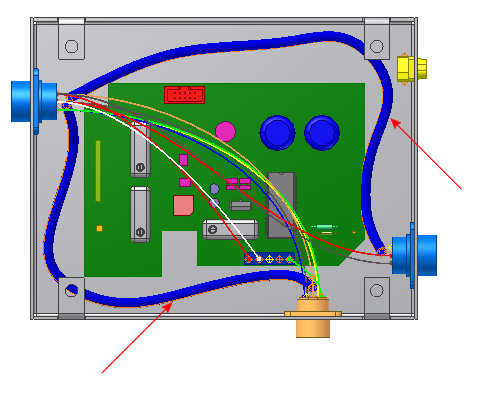

세그먼트는 와이어나 케이블이 조립품을 통과할 수 있는 가상 경로를 정의합니다. 그래픽 창에서 마우스를 클릭할 때마다 세그먼트에 작업점이 만들어집니다. 작업점은 세그먼트를 원하는 위치에 배치하고 원하는 쉐이프로 만드는 데 사용됩니다.
세그먼트는 기본 지름으로 작성되며 선택한 형상으로부터 지정된 거리만큼 간격이 띄워집니다. 세그먼트를 통과하여 와이어가 라우팅되면 세그먼트 지름이 조정됩니다.
경로가 정의되면 스플라이스 삽입이나 세그먼트 지관 작성과 같은 여러 가지 방법으로 수정할 수 있습니다.
