단일 객체에 특성 추가

단일 객체의 특성을 배치합니다.

  1. 리본에서 네일보드 탭 관리 패널 특성 화면표시를 클릭합니다 .

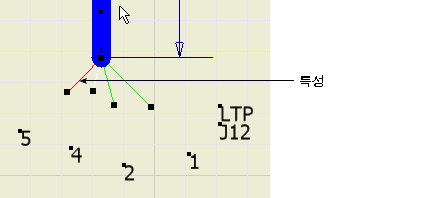

  2. 대화상자에서 객체를 선택하고 다음 그림에 표시된 와이어를 클릭합니다.
  3. 대화상자에서 특성 리스트를 스크롤하여 와이어 ID와이어 이름을 선택합니다.
  4. 이름 및 값을 클릭한 다음 확인을 클릭합니다.

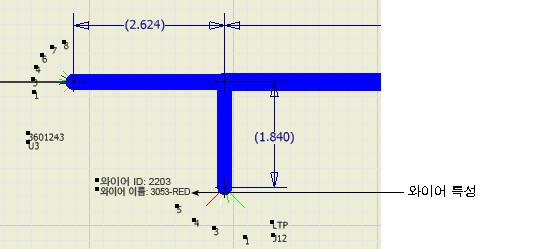

    그래픽 창에서 와이어를 선택한 지관 세그먼트가 아니라 세그먼트의 반대쪽 끝에 특성이 표시됩니다.

  5. 스페이스바를 눌러 특성을 세그먼트의 분기 끝으로 전환한 다음 클릭하여 배치합니다.
  6. 하네스 객체와 연관된 특성 간의 연결을 보려면 와이어를 수평 위치로 끕니다.

    와이어를 이동하면 원래 간격띄우기와 상대 위치를 유지한 채 와이어와 연관된 특성도 따라서 이동합니다.

  7. 와이어를 이전 위치로 되돌립니다.
