특성 추가

특성 화면표시를 사용하여 도면에 표시된 와이어, 케이블 와이어, 핀, 스플라이스 및 세그먼트의 하네스 특성을 보고 표시합니다.

핀, 부품 및 선택한 와이어에 특성을 추가합니다.

1. 그래픽 창에서 하네스를 줌 확대합니다.
2. 리본에서 네일보드 탭 관리 패널 특성 화면표시를 클릭합니다 .
3. 특성 표시 대화상자의 필터 선택 아래에서 전체 핀을 클릭합니다.
4. 특성 이름 리스트에서 핀 이름을 선택합니다.
5. 화면표시 옵션 아래에서 값만을 선택한 다음 적용을 클릭합니다.

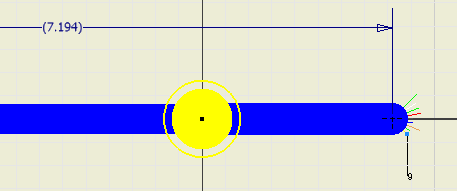

6. 그래픽 창에서 고무 밴드 선이 커서에 부착된 특성 텍스트 상자에서 연관된 객체까지 표시됩니다. 클릭하여 다음 그림과 같이 특성을 배치합니다.


   모든 특성은 이 선택을 기준으로 자동으로 배치됩니다.


7. 부품 특성을 배치하려면 모든 부품을 선택하고 참조 지정자와 부품 번호를 선택한 다음 값만을 선택하고 적용을 클릭합니다.

   리스트에서 여러 항목을 선택하려면 Ctrl 키를 누른 상태에서 원하는 항목을 클릭합니다.

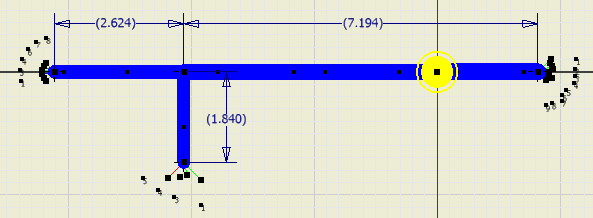

8. 그래픽 창에서 클릭하여 부품 특성을 배치합니다.

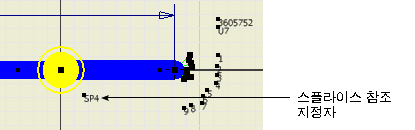

9. 스플라이스 특성을 배치하려면 전체 스플라이스를 선택하고 참조 지정자와 값만을 선택한 다음 확인을 클릭합니다.

10. Ctrl 키를 누른 상태로 LTP 및 J12 특성을 클릭하여 선택하고 해당 특성을 지관된 세그먼트 끝 가까이로 끕니다.
