이 부품 유형은 판금을 사용하여 제조됩니다. 이 튜토리얼에서는 쉘 명령을 사용하여 일반 Autodesk Inventor 부품에서 균일한 두께의 판금을 작성합니다. Autodesk Inventor 판금 명령을 사용하여 이 부품 유형을 모델링하는 단계는 다른 튜토리얼에서 설명합니다.
- 리본에서
3D 모형 탭
수정 패널
쉘

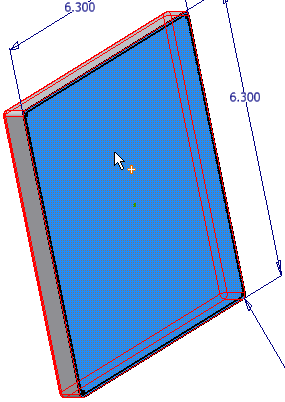

을 클릭합니다. - 회전을 사용하여 다음 이미지에 표시된 뷰와 비슷하게 만듭니다. 방향은 정확하지 않아도 됩니다.
- 쉘 명령을 사용하여 지정된 벽 두께를 유지하면서 모형의 속을 비웁니다. 명령을 완료한 후 열리는 모형의 면을 제거할 수 있습니다.
- 스케치가 있는 면을 선택합니다.
- 이전에 배운 치수 참조 기술을 사용하여 쉘 대화상자의 두께 필드에서 기본값을 강조 표시하고 스케치 형상의 평면도에 있는 .060 치수 값을 선택하여 재질 두께를 설정합니다.
- 확인을 클릭하여 쉘을 작성하고 명령을 종료합니다.

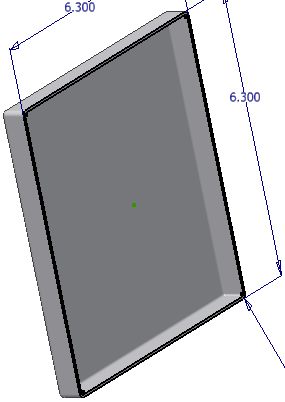

쉘 앞에 라운드를 작성했으므로 자동으로 내부 모깎기가 쉘 작업의 부품으로 작성됩니다.
- 모형 검색기에서 스케치1 검색기 노드를 마우스 오른쪽 버튼으로 클릭하고 가시성 옆의 선택 표시를 제거하여 스케치 화면표시를 끕니다.
- cover_panel이라는 파일 이름으로 부품을 저장합니다.
- 부품을 닫습니다.
