세그먼트 작성

두 개의 원형 커넥터(360124:1 및 360575:1) 사이와 외벽의 PCB 보드 주위에서 하네스 세그먼트를 정의합니다. 작업하는 동안 간격띄우기를 조정합니다.

  1. 케이블 및 하네스 하위 폴더에서 Enclosure_Assembly.iam을 엽니다. 이 파일은 이전 튜토리얼에서 사용한 것과 동일한 조립품입니다.
  2. 검색기에서 하네스 조립품1을 두 번 클릭하여 편집할 수 있도록 활성화합니다.
  3. 리본에서 케이블 및 하네스 탭 작성 패널 세그먼트 작성을 클릭합니다 .

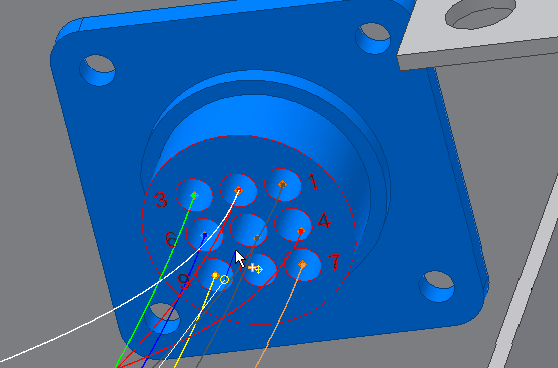

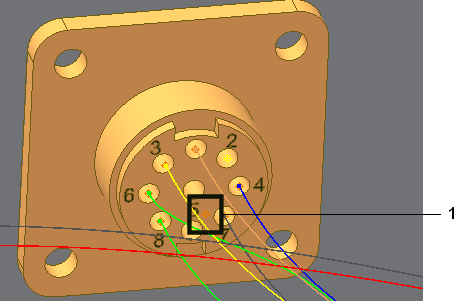

  4. 구성요소 360124를 회전화여 줌 확대하고 다음 이미지에 표시된 작업점을 선택합니다.

    선택한 점에서 세그먼트 작업점이 작성됩니다.

  5. 툴팁과 간격띄우기 기호가 나타날 때까지 커서를 외벽의 바닥으로 이동합니다. 툴팁은 간격띄우기 값 0.100in를 표시하고 기호는 실제 간격띄우기 거리를 선택에 대한 가이드로서 보여줍니다.
  6. 두 번째 점을 선택하기 전에 간격띄우기를 늘려 하네스에서 지관을 준비합니다. 간격띄우기를 늘리려면 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서 간격띄우기 편집을 선택한 다음 0.270을 입력합니다.

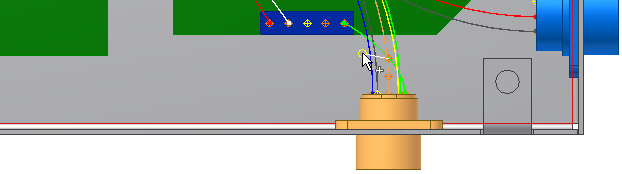

  7. 다음 그림과 같이 뷰의 방향을 정하고 줌한 다음 외벽의 바닥에서 두 번째 점을 선택합니다.

    선택하는 동안에는 먼저 선택한 점부터 현재 커서 위치까지 직선이 나타납니다.

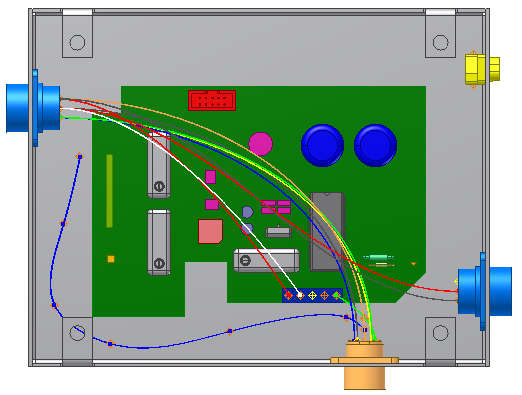

  8. PCB(인쇄 회로 기판) 주위에서 다른 커넥터 방향으로 점을 계속 선택하여 세그먼트 쉐이프를 작성합니다.

    다음 그림에서는 여러 개의 점이 추가로 선택되어 있습니다. 작업점의 정확한 배치는 중요하지 않습니다. 작업점은 세그먼트가 완성된 후에 조정할 수 있습니다.

  9. 마우스 오른쪽 버튼을 클릭하고 간격띄우기 편집을 선택한 다음 0.200을 입력하여 마지막 점의 간격띄우기 값을 변경합니다.
  10. 다음 그림과 같이 클릭하여 점을 선택합니다.
  11. 마우스 오른쪽 버튼을 클릭하고 마침을 선택하여 세그먼트를 완성합니다.
    주: 오류 메시지가 표시되고 스윕을 생성할 수 없는 경우 곡률이 가장 높은 영역의 작업점을 조정하여 굴곡을 줄입니다.

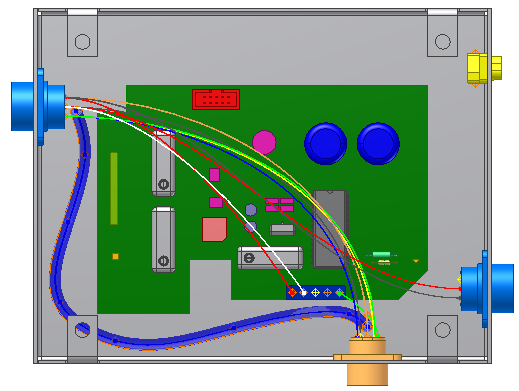

    다음과 그림과 같이 세그먼트가 생성됩니다.

  12. 하네스 조립품을 저장합니다.
