추가 세그먼트 작성

두 개의 원형 커넥터(360575:2 및 360575:1) 사이와 첫 번째 세그먼트의 반대쪽에 있는 PCB 보드 주위에 두 번째 하네스 세그먼트를 정의합니다.

  1. 하네스 조립품2를 활성화합니다.
  2. 리본에서 케이블 및 하네스 탭 작성 패널 세그먼트 작성을 클릭합니다 .
  3. 마우스 오른쪽 버튼을 클릭하고 간격띄우기 편집을 선택한 다음 간격띄우기를 0.200으로 변경합니다.
  4. 핀 5 근처에서 커넥터 360575:2의 면을 클릭합니다.

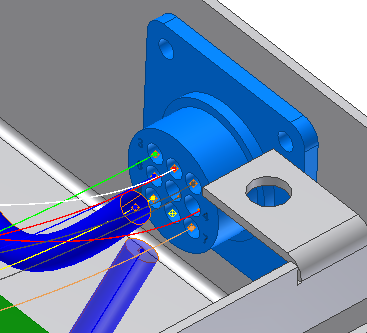

  5. 점을 계속 선택하여 다음 그림과 비슷하게 세그먼트를 작성합니다.
  6. 커넥터 면에서 마지막 점을 선택하기 전에 간격띄우기를 0.270으로 변경합니다.
  7. 핀 7과 8 근처에 있는 커넥터 면의 바닥을 클릭합니다.

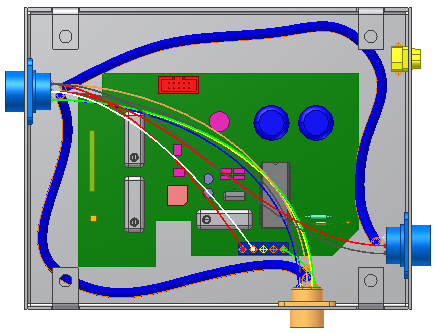

    새 세그먼트가 다음 그림과 비슷하게 배치됩니다.

  8. 마우스 오른쪽 버튼을 클릭하고 마침을 선택하여 세그먼트를 완성합니다.
  9. 하네스 조립품을 저장합니다.
