내포된 스케치 블록 및 유연성 있는 스케치 블록 작성

새 스케치 블록에 블록 복제를 포함할 때 내포된 블록을 작성합니다. 내포된 블록과 유연성 속성을 사용하여 운동학 부분조립품을 시뮬레이트합니다. 예:

    다음과 같이 수압 원통을 시뮬레이트합니다.

  1. 2D 스케치에서 형상을 작성하고 구속조건을 배치하여 수압 원통을 시뮬레이트합니다.

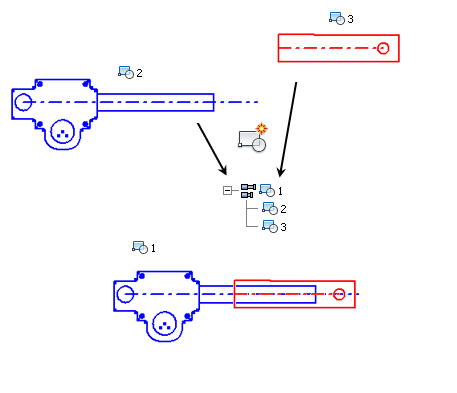

  2. 피스톤 형상 및 피스톤 축을 따라 있는 중심선을 포함하는 PISTON이라는 하나의 스케치 블록을 작성합니다.
  3. 원통 형상 및 원통 축을 따라 있는 중심선을 포함하는 CYLINDER라는 다른 스케치 블록을 작성합니다.
  4. 피스톤과 원통 중심선 사이에 동일선상 구속조건이 작성됩니다.
  5. PISTON 및 CYLINDER 블록을 포함하는 세 번째 스케치 블록, HYD CYLINDER를 작성합니다. HYD CYLINDER는 내포된 블록입니다.
  6. 형상의 한 부분을 클릭하여 끕니다.

    모든 형상이 커서와 함께 이동합니다. PISTON 및 CYLINDER 스케치 블록이 서로에 대해 비례하여 이동할 수 있도록 내포된 블록을 유연성으로 만들어야 합니다.

  7. 검색기에서 HYD CYLINDER 복제를 마우스 오른쪽 버튼으로 클릭하고 유연성 속성을 설정합니다. PISTON과 CYLINDER 사이의 자유도를 이제 사용할 수 있습니다.
  8. PISTON 형상의 한 부분을 클릭하고 끌어서 수압 원통의 운동학적인 면을 시뮬레이트합니다.

블록 간에 구속조건을 추가하거나 변경하려면 내포된 블록 정의를 편집합니다.
