절단 돌출 작성

이제는 가져온 스케치를 사용하여 부품에서 재질을 제거합니다.

  1. View Cube를 사용하여 스케치가 표시되도록 뷰를 변경합니다.

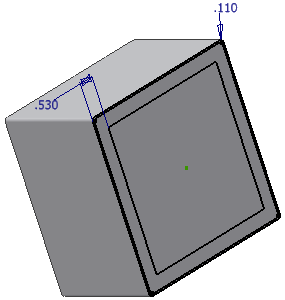

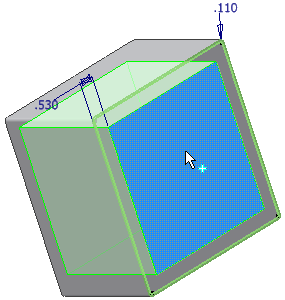

  2. 돌출 명령 을 클릭한 다음 스케치의 내부 루프 안쪽을 클릭합니다. 미리보기에 현재 돌출 거리가 나타납니다.
  3. 돌출 대화상자의 범위 필드에 있는 드롭다운 메뉴에서 다음 면까지를 선택합니다. 미니 도구막대를 사용하는 경우 드롭다운 메뉴에서 다음 면/본체까지를 선택합니다.
  4. 돌출 대화상자나 미니 도구막대에서 잘라내기를 클릭합니다.

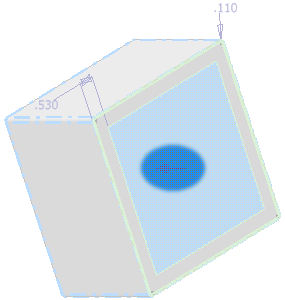

    선택한 상자 부품 영역 내에서 상자 내부를 가리키는 방향 표시기를 볼 수 있습니다. 이 표시기는 절단 돌출 방향을 보여 줍니다. 흐리지만 이미지의 강조 표시된 부분에서 방향 표시기를 볼 수 있습니다.

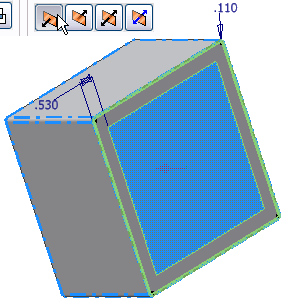

  5. 표시기를 보다 명확하게 보려면 대화상자나 미니 도구막대에서 방향 반전 버튼을 클릭합니다.
  6. 다른 방향 반전 버튼을 클릭합니다. 표시기가 상자 내부를 가리키는지 확인합니다.

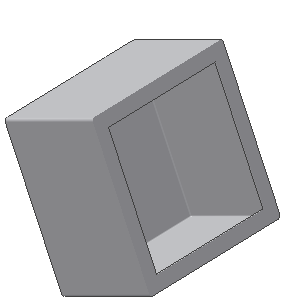

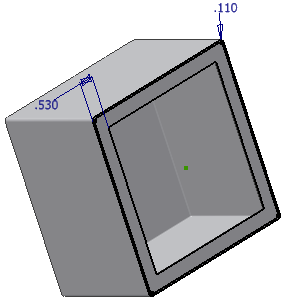

  7. 확인을 클릭하여 절단부를 작성합니다. 범위 메뉴에서 다음 면까지를 선택했거나 미니 도구막대에서 다음 면/본체까지를 선택했기 때문에 절단부는 절단부가 만나는 다음 면에서 종료됩니다. 이 경우에는 상자의 뒷면입니다.
  8. 검색기에서 돌출1 아래에 내포되어 있는 스케치1을 마우스 오른쪽 버튼으로 클릭한 다음 가시성 옆의 선택 표시를 제거합니다.
  9. 부품을 저장합니다.
