사용자 라이브러리 변환

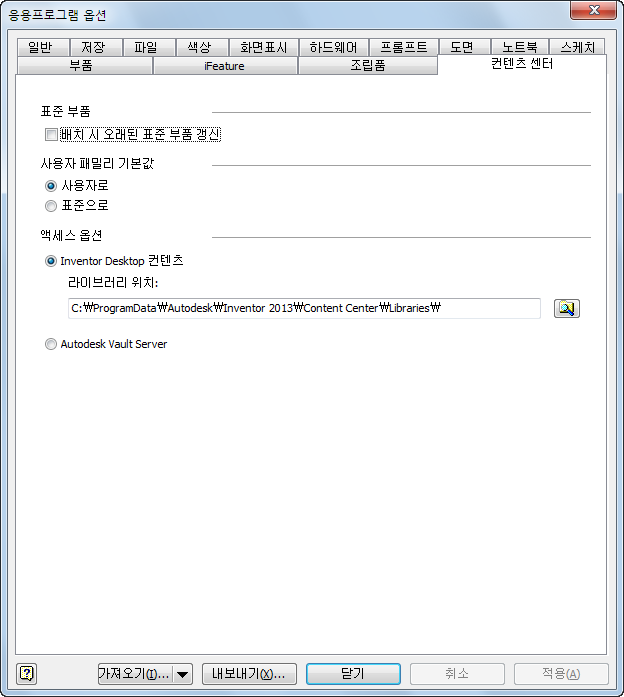

이 섹션에서는 사용자화된 컨텐츠 센터 라이브러리를 변환하는 방법을 설명합니다. Desktop 컨텐츠 및 Vault Server에서 사용자화된 컨텐츠 센터 라이브러리를 변환하는 방법도 포함됩니다. 먼저 사용자화된 컨텐츠 센터 라이브러리가 Desktop 컨텐츠인지 아니면 Vault Server인지 확인합니다. Desktop 컨텐츠는 Inventor 2010부터 추가되었습니다. 응용프로그램 옵션-->컨텐츠 센터 탭을 통해 컨텐츠 유형이 사용되는지 확인하십시오. 그림 1을 참고하십시오.

그림 1

주: 사용자화된 컨텐츠 센터 라이브러리의 구성요소 패밀리에서 사용자화된 스타일을 사용한 경우 먼저 사용자화된 스타일을 변환합니다. 사용자화된 스타일 라이브러리를 변환하는 방법에 대한 자세한 정보는 여기를 참고하십시오.

Desktop 컨텐츠에서 사용자화된 컨텐츠 센터 라이브러리 변환

Inventor Desktop 컨텐츠의 기본 위치는 C:₩ProgramData₩Autodesk₩Inventor <버전>₩Content Center₩Libraries 또는 C:₩Documents and Settings₩All Users₩Application Data₩Autodesk₩Inventor <버전>₩Content Center₩Libraries 폴더입니다. 응용프로그램 옵션-->컨텐츠 센터 탭을 통해 기본 위치를 변경할 수 있습니다. 그림 1을 참고하십시오.

다음 단계에 따라 Desktop 컨텐츠에서 사용자화된 컨텐츠 센터 라이브러리를 변환합니다.

1단계: 사용자화된 기존 컨텐츠 센터 라이브러리를 Desktop 컨텐츠 위치에 복사합니다. 그림 1에서 라이브러리 위치 옵션을 참고하십시오.

2단계: 컨텐츠 센터 라이브러리 구성 대화상자에서 업데이트 도구를 사용하여 사용자화된 기존 컨텐츠 센터 라이브러리를 업데이트합니다.

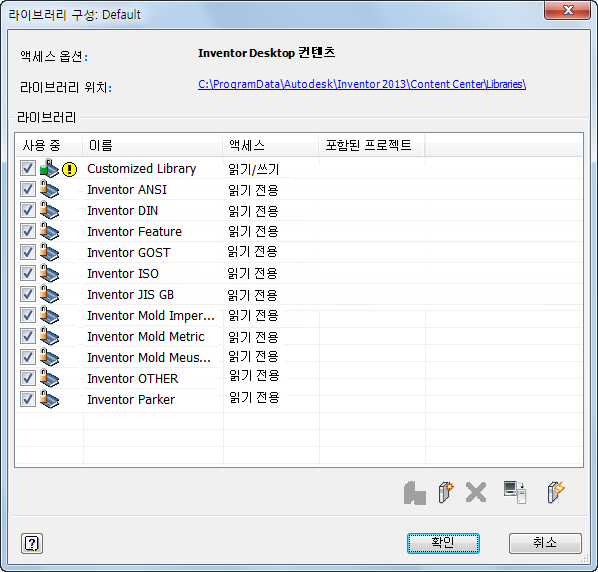

프로젝트 대화상자에서 [컨텐츠 센터 라이브러리 구성] 버튼을 클릭합니다. 라이브러리 구성 대화상자에 사용자화된 기존 컨텐츠 센터 라이브러리가 나열됩니다. "사용 중" 열이 선택되어 있습니다. [업데이트 도구]를 클릭하여 변환합니다. 그림 2를 참고하십시오.

주: 라이브러리 이름 앞의 느낌표 아이콘은 컨텐츠 센터에서 라이브러리를 사용할 수 없음을 나타냅니다. 업데이트 도구를 사용하여 라이브러리를 업데이트해야 합니다.

그림 2

3단계: 업데이트 도구 대화상자에 컨텐츠 센터 사용자 라이브러리 업데이트 안내서가 나타납니다. 단계별로 [다음] 버튼을 클릭하여 사용자 라이브러리 변환을 마칠 수 있습니다. 그림 3을 참고하십시오.

그림 3

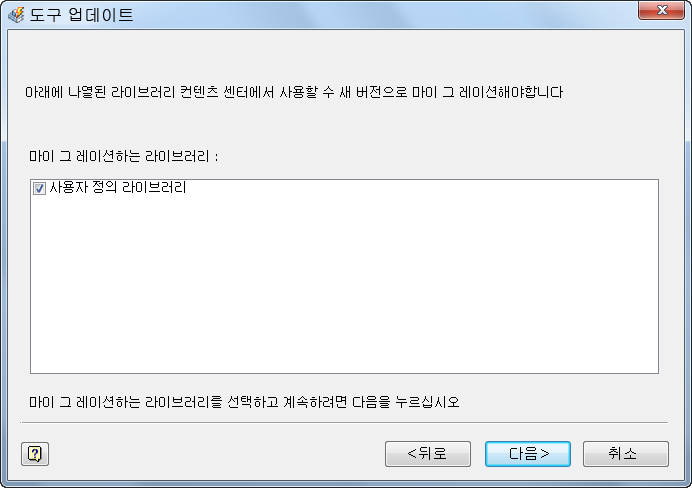

업데이트 도구 대화상자가 표시됩니다. [다음]을 클릭하면 업데이트할 사용자화된 기존 컨텐츠 센터 라이브러리가 나열됩니다. 그림 4를 참고하십시오.

그림 4

업데이트할 라이브러리를 선택합니다. 둘 이상의 사용자 라이브러리가 오래된 경우 동일한 프로세스에서 업데이트할 라이브러리를 여러 개 선택할 수 있습니다. 그리고 [다음]을 클릭합니다.

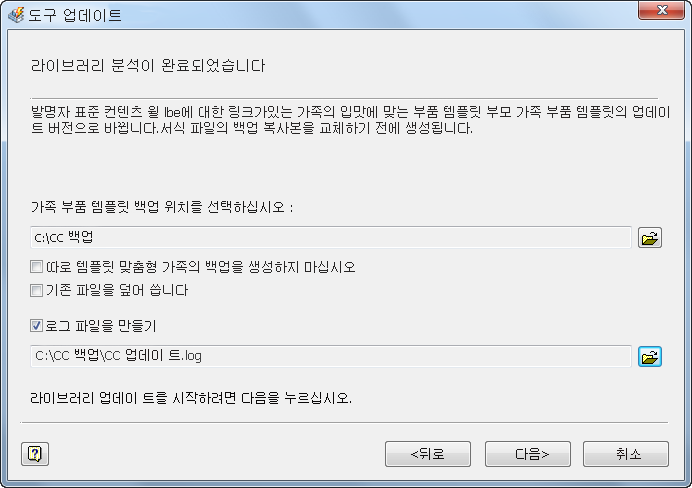

라이브러리 분석이 수행되고 분석 결과가 표시됩니다. 문제가 발견되면 문제를 해결한 후 계속해야 합니다. 문제가 발견되지 않은 경우 백업 옵션이 표시됩니다. 백업을 작성할 폴더를 지정하여 다음을 클릭합니다. 그림 5를 참고하십시오.

그림 5

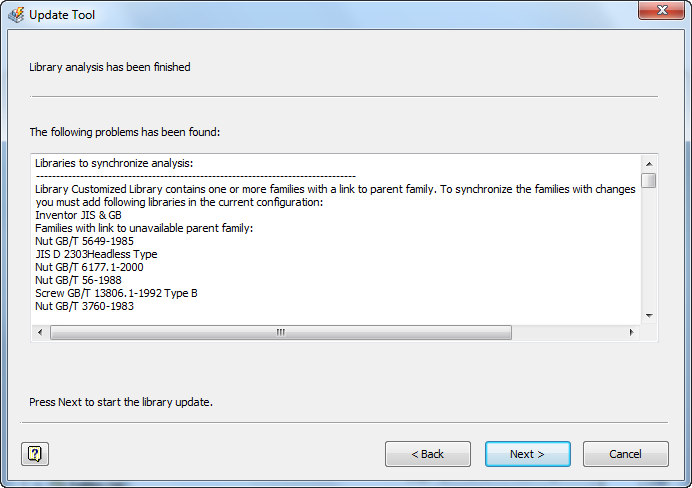

주: 표준 라이브러리 또는 사용자 라이브러리에서 상위(원본) 패밀리를 찾을 수 있습니다. 업데이트 도구를 실행하려면 상위 패밀리가 포함된 모든 표준 라이브러리를 사용할 수 있어야 합니다. 사용자 원본 라이브러리를 찾을 수 없으면 업데이트 도구가 변환을 완료한 다음 상위 패밀리를 사용할 수 있는 패밀리만 업데이트합니다. 다른 패밀리의 업데이트 작업은 연기됩니다. 그림 6을 참고하십시오.

그림 6

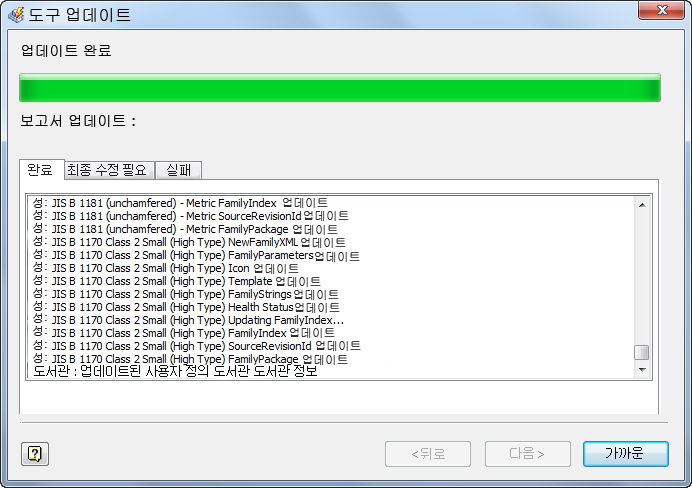

프로세스가 종료된 후 업데이트 보고서를 검토합니다. 그림 7을 참고하십시오.

팁(라이브러리 간 교차 참조): 교차 참조가 있으며, 사용자 라이브러리(UL1)에는 사용자 라이브러리 UL2에 있는 패밀리의 원본 패밀리가 포함되어 있고 UL2에는 사용자 라이브러리 UL1에 있는 패밀리의 원본 패밀리가 포함되어 있는 경우, 두 라이브러리를 부착하고 UL1 및 UL2에 대해 단계별로 업데이트 도구를 실행해야 합니다.

그림 7

업데이트된 라이브러리에서 잘못된 패밀리를 모두 수정합니다. 잘못된 패밀리는 컨텐츠 센터에서 배치 및 컨텐츠 센터 편집기 대화상자에 아이콘으로 표시됩니다. 잘못된 패밀리는 컨텐츠 센터에서 사용할 수 있지만 잘못된 패밀리 멤버는 예기치 않은 문제를 일으킬 수 있습니다.

Vault Server에서 사용자화된 CC 라이브러리 변환

사용자화된 CC 라이브러리는 다음 두 단계를 통해 변환할 수 있습니다. 첫 번째 단계는 ADMS(Autodesk Data Management Server)를 변환하는 것입니다. 두 번째 단계는 사용자화된 CC 라이브러리를 새 버전의 Inventor로 업데이트하고 기존 조립품을 갱신하는 것입니다.

Vault Server에서 다음 단계를 수행하여 사용자화 CC 라이브러리를 변환하십시오.

• ADMS 콘솔을 사용하여 백업을 작성합니다.
• 기존 ADMS를 제거한 다음 새 버전의 ADMS와 Inventor를 설치합니다.
• 사용자화된 기존 CC 라이브러리를 새 버전의 ADMS로 변환합니다.
• 사용자화된 기존 CC 라이브러리를 새 Inventor 파티션 ADMS 콘솔에 복사합니다.
• Inventor 프로젝트에서 [컨텐츠 센터 라이브러리 구성] 버튼을 클릭합니다.
• 컨텐츠 센터 라이브러리 구성 대화상자에서 업데이트 도구를 사용하여 사용자화된 기존 CC 라이브러리를 업데이트합니다.
• 기존 조립품에서 컨텐츠 센터 부품을 갱신합니다.

1단계: ADMS 콘솔을 사용하여 백업 작성

ADMS를 업그레이드하기 전에 모든 ADMS 데이터를 백업합니다. ADMS 콘솔을 실행하고 ADMS 콘솔 메뉴에서 도구 > 백업을 선택합니다. 백업 도구는 모든 라이브러리와 Vault의 백업을 작성합니다.

주: ADMS 데이터베이스가 손상된 경우 백업 파일을 사용하여 백업 시 있었던 ADMS 데이터와 구성을 복원합니다. ADMS 콘솔의 메뉴에서 도구 > 복원을 클릭합니다.

2단계: 기존 ADMS를 제거한 다음 새 버전의 ADMS와 Inventor를 설치합니다.

자세한 정보는 ADMS 및 Inventor 설치 문서를 참고하십시오.

3단계: 기존 컨텐츠 센터 라이브러리를 새 버전의 ADMS로 변환합니다.

일반적으로 기존 ADMS 버전 백업을 가져오거나 복원할 때 사용자화된 기존 CC 라이브러리를 자동으로 새 버전의 ADMS로 변환합니다.

4단계: 사용자화된 기존 CC 라이브러리를 ADMS 콘솔의 새 Inventor 파티션에 복사합니다(설치 중에 또는 수동으로). Autodesk Inventor 새 버전에서 사용하려면 사용자화된 기존 CC 라이브러리를 새 버전의 ADMS로 변환한 후 사용자화된 기존 CC 라이브러리 파티션을 새 버전 파티션으로 복사해야 합니다. 다음 단계를 참고하십시오.

• ADMS 콘솔을 실행합니다.
• ADMS 콘솔 창에서 라이브러리를 확장하고 복사할 라이브러리를 마우스 오른쪽 버튼으로 클릭합니다. 그림 8을 참고하십시오.


  그림 8

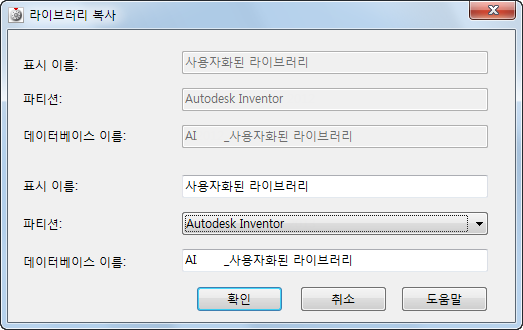

• 라이브러리 복사 대화상자에서 라이브러리 이름을 입력하고 Autodesk Inventor 2013 파티션을 선택한 다음 확인을 클릭합니다. 라이브러리가 Autodesk Inventor 2013 파티션으로 복사됩니다. 그림 9를 참고하십시오.


  그림 9

주: 작업을 완료한 후 Autodesk Inventor 2013에서 사용하려는 모든 라이브러리를 Autodesk Inventor 2013 파티션에서 사용할 수 있어야 합니다.

5단계: 컨텐츠 센터 라이브러리 구성 대화상자에서 업데이트 도구를 사용하여 사용자화된 기존 CC 라이브러리를 업데이트합니다.

이 단계는 Desktop 컨텐츠에서 사용자화된 기존 CC 라이브러리를 업데이트할 때와 동일합니다.
