조립품 도면 작성

  1. 새로 만들기를 클릭합니다.
  2. 새 파일 작성 대화상자에서 템플릿 폴더를 클릭하고 도면 범주 아래에서 Standard.idw를 선택한 다음 작성을 클릭합니다.
  3. 도면 뷰에서 뷰 배치 탭 작성 패널 기준 .
  4. 도면 뷰 대화상자에서 Enclosure_assembly.iam이 선택되어 있는지 확인합니다. 이 파일은 ₩Tutorial Files₩Cable & Harness에 있습니다.

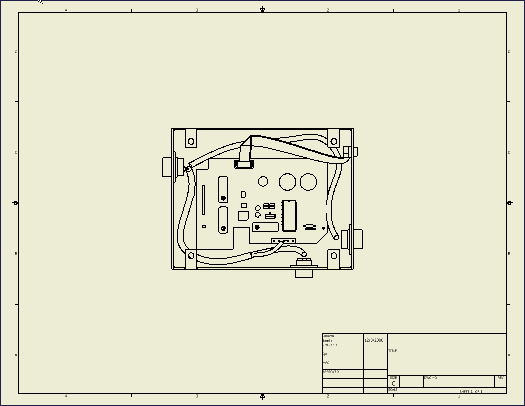

  5. 뷰를 클릭하여 표시된 것처럼 배치한 다음 마우스 오른쪽 버튼을 클릭하여 종료를 선택합니다.
  6. 검색기에서 뷰 1Enclosure_assembly.iam을 확장합니다.
  7. Harness_Assembly1을 마우스 오른쪽 버튼으로 클릭한 다음 중심선 포함 와이어를 선택합니다.

    모든 와이어의 중심선이 표시됩니다.

  8. Harness_Assembly2를 마우스 오른쪽 버튼으로 클릭한 다음 중심선 포함 케이블을 선택합니다.
  9. 필요에 따라 치수 및 기타 주석을 추가합니다.
  10. 해당 파일을 Enclosure Assembly1.idw로 저장합니다.
