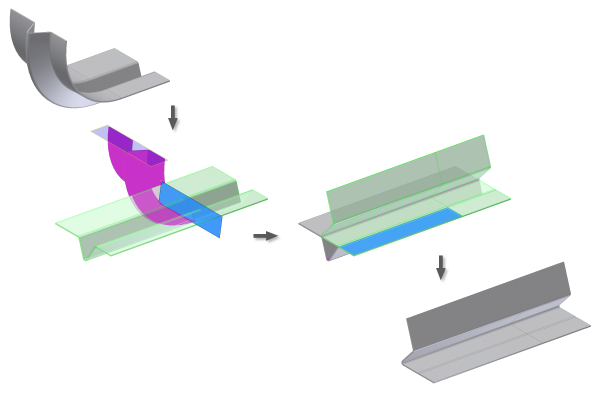

윤곽선 롤 피쳐의 평평한 면에 모형 피쳐를 추가하려면 두 개의 전개 피쳐를 적용해야 합니다.
- 리본에서 판금 탭
수정 패널 전개를 클릭합니다 . - 윤곽선 롤 피쳐의 한쪽 끝에서 고정 참조를 선택합니다.
- 윤곽선 롤을 선택합니다.
- 적용을 클릭합니다.
- 현재 정돈된 단면에서 고정 참조를 선택하여 두 번째 전개의 적용을 시작합니다.
- 전개할 절곡부를 선택합니다.
- 확인을 클릭합니다.
이제 모델링 시 계속해서 모형을 펼치고 전개할 수 있습니다. 절곡부를 교차하도록 적용되는 피쳐는 두 개의 재접힘 피쳐가 모형이 원래 롤된 쉐이프로 복귀하도록 적용될 때 변형됩니다.
주: 전개 피쳐를 추가하여 계속해서 모델링 작업을 수행하는 것은 제작용으로 플랫 패턴을 생성하는 것과 다릅니다. 자세한 내용은 전개된 패턴 대 플랫 패턴을 참조하십시오.
