피쳐 쌍 전개/재접힘

모형이 평평한 상태일 때는 특정 판금 피쳐를 더욱 손쉽게 작성할 수 있습니다. 이러한 피쳐는 종종 완료된 부품의 절곡부 영역을 교차할 수 있습니다. 전개 및 재접힘 명령을 통해 다음 작업을 수행할 수 있습니다.

판금 부품의 접힌 면 또는 전개된 면에 작성된 스케치를 전개하거나 다시 접을 수 있습니다. 이러한 스케치의 치수는 접힌 상태 또는 전개된 상태의 다른 피쳐를 참조할 수 있습니다.

전개 피쳐와 플랫 패턴 비교

전개 피쳐에 의해 평평해진 접힌 모형은 플랫 패턴 모형과 같지 않습니다. 전개 피쳐에 의해 평평해진 모형을 도면 작성 시 사용하는 것은 권장되지 않습니다.

플랫 패턴에는 제조 도면 작성 시 유용한 절곡부 및 펀치 정보가 다량 포함되어 있습니다. 플랫 패턴 명령을 사용하여 도면 작성에 필요한 평평한 표현을 얻습니다. 차이점으로는 절곡부 위/아래, 펀치 깊이, 펀치 대체 표현 및 절곡부 릴리프 형상이 있습니다.

주: 전개 피쳐를 사용하여 전개하지 않는 유효한 플랫 패턴을 생성하는 특정 사례가 있습니다.

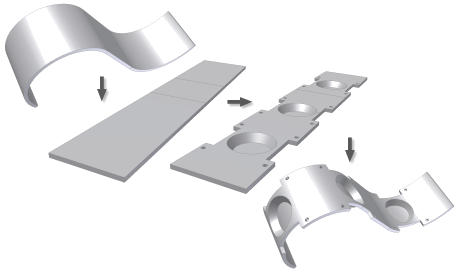

엠보싱된 피쳐 변형

평평한 절곡부에서 모델링되거나 해당 절곡부와 접하는 피쳐는 다시 접힐 때 변형됩니다. 시트 면에서 위 또는 아래로 튀어나오는 피쳐는 튀어나오는 형상이 아닌, 시트 면의 중립 표면을 기준으로 변형됩니다. 변형 결과가 작업 현장 결과와 일치하는지 확인하려면 가능한 한 튀어나오는 정도를 두께 값으로 제한합니다.

전개된 절곡부의 스케치

스케치 작성 시 전개된 절곡부 또는 펼쳐진 면으로부터 발생하는 평평한 면 또는 기존의 플랫 면을 선택할 수 있습니다.

주: 전개된 롤된 피쳐에서 작성된 사용되지 않은 스케치는 재접힘 피쳐 작성 시 선택할 수 없습니다.

병합된 면 위상

전개된 상태의 모형에서 피쳐를 작성하려면 면이 병합된 방식을 변경해야 합니다.

2010 이전 릴리즈에서는 동일 평면형 모서리 면이 단일 면으로 병합되었습니다.

2010 릴리즈부터 동일 평면형 모서리 면은 더 이상 단일 면으로 병합되지 않습니다.

R2010 이전에 모델링된 판금 부품은 R2010에서 열 때 병합된 동일 평면형 모서리 면을 유지합니다. 동일 평면형 모서리 면 위상은 개별적인 면으로 분할되고 이후에 전개 피쳐가 추가됩니다(그림에서 파란색으로 표시됨).

전개된 피쳐에서 작성된 작업 형상

작업 형상을 정의하기 위한 옵션은 전개 피쳐 및 재접힘 피쳐가 추가될수록 늘어납니다. 다음 예제에서는 접힌 피쳐, 전개된 피쳐 및 접힌 피쳐와 전개된 피쳐를 혼합한 피쳐를 사용하여 작성한 작업 평면을 보여줍니다.

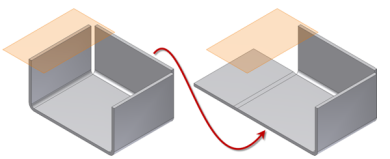

접힌 형상을 사용하여 작성됨

앞의 그림 왼쪽에서 작업 평면은 접힌 모형 피쳐를 사용하여 작성되었습니다. 그림 오른쪽에서는 상위 피쳐가 전개될 때 작업 평면은 내부에 그대로 유지되는 것을 볼 수 있습니다.

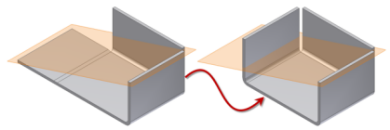

전개된 형상을 사용하여 작성됨

앞의 그림 왼쪽에서 작업 평면은 전개된 모형 피쳐를 사용하여 작성되었습니다. 그림 오른쪽에서는 상위 피쳐가 다시 접힐 때 작업 평면은 내부에 그대로 유지되는 것을 볼 수 있습니다.

접힌 형상 및 전개된 형상 모두를 사용하여 작성됨

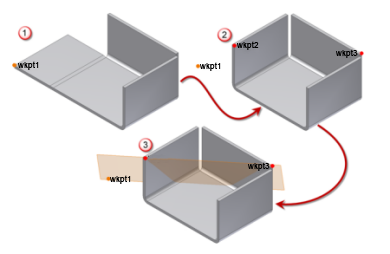

앞의 그림 왼쪽에서는 전개된 모형 피쳐를 사용하여 작업점이 작성되었습니다. 그림 오른쪽에서 두 번째 작업점은 접힌 피쳐의 동일한 꼭지점을 사용하여 작성됩니다. 세 번째 작업점은 또 다른 접힌 피쳐에 작성되고 작업 평면은 세 개의 작업점을 사용하여 작성됩니다. 맨 아래 이미지에서는 피쳐가 전개되거나 다시 접힐 때 작업 평면이 내부에 그대로 남아있음을 보여줍니다.

여러 덩어리 부품의 전개된 절곡부

Inventor에서는 "덩어리"라고 불리는 독립적인 솔리드를 포함하는 판금 부품을 작성할 수 있습니다. 전개 작업을 위해 선택한 절곡부는 전개 참조 면을 포함하는 덩어리의 일부분이어야 합니다.

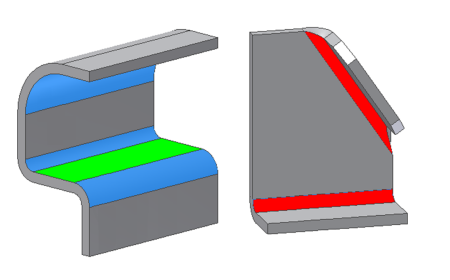

본 그림에서는 선택한 전개 참조 면을 초록색으로 표시합니다. 파란색으로 표시된 절곡부는 선택한 참조 면을 사용하여 전개됩니다. 빨간색으로 표시된 절곡부는 선택한 참조 면을 사용하여 전개될 수 없습니다.

원점을 기준으로 부품 변환

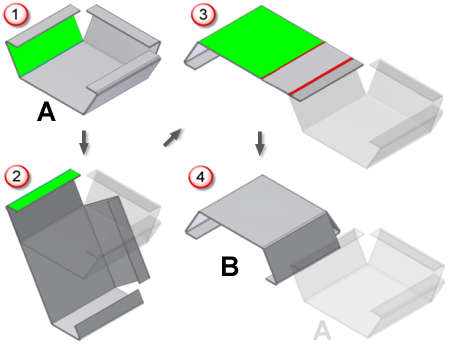

전개 및 재접힘 명령을 사용하여 전개 및 후속 재접힘 작업에 대한 고정 참조를 수동으로 선택할 수 있습니다. 이러한 수동 선택 과정을 통해 원점에 대한 원래 방향을 기준으로 부품을 변환할 수 있습니다. 네 가지 모형 상태를 보여주는 다음과 같은 그림을 고려해 보십시오.

  1. 상태 1에서 부품은 방향 "A"로 표시되며, 초록색 면이 전개용 고정 참조로 선택되어 있습니다.
  2. 두 번째 전개는 상태 2에 표시된 초록색 면을 사용하여 추가됩니다.
  3. 재접힘은 상태 3에 초록색으로 표시된 고정 면을 사용하여 두 개의 절곡부에 적용됩니다.
  4. 방향 "B"의 결과는 상태 4의 그림처럼 나타납니다.

재접힘 피쳐 상황에 맞는 메뉴 선택 또는 자동 선택 옵션 방법을 사용하여 적용된 재접힘 피쳐는 이러한 유형의 원하지 않는 변환을 방지합니다.

이러한 재접힘 절차에 대한 자세한 내용은 판금 피쳐 재접힘를 참조하십시오.
