프로파일 삽입

프레임 생성기 명령은 설계 탭의 프레임 패널에 있습니다. 4개의 상향식 선에 프레임 멤버를 삽입하는 것으로 시작합니다.

  1. 리본에서 설계 탭 프레임 패널 프레임 삽입 을 클릭합니다.
  2. 표준 메뉴에서 ISO를 선택합니다.
  3. 패밀리 메뉴에서 ISO 657/14 - 2000(직사각형)을 선택합니다.
  4. 크기 메뉴에서 250x150x10을 선택합니다.

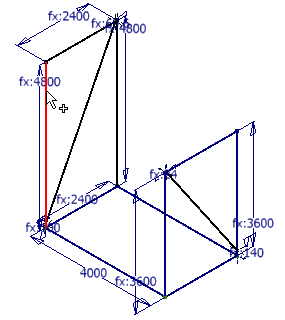

  5. 그림과 같이 수직 스케치 선을 선택합니다. 선의 위쪽 부분을 임의로 선택합니다. 프레임 멤버의 위치는 지정된 선의 어느 쪽을 선택하는가에 따라 일부 좌우됩니다.

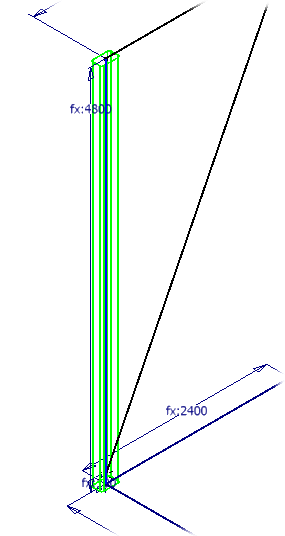

  6. 튜브 미리보기는 다음 이미지와 같습니다. 다른 세 개의 수직선을 선택합니다.
    주: 선택요소에서 선을 제거하려면 Ctrl 키를 누른 상태로 선을 다시 선택하거나 프로파일 미리보기를 선택합니다.
