Inventor 2013에는 재질 및 색상 스타일을 바꾸는 새로운 재질 및 모양 라이브러리가 추가되었습니다. 새 라이브러리 및 컨텐츠가 제공됩니다. 그러나 이전 릴리즈의 기존 라이브러리를 사용하려는 경우 아래에 설명된 단계를 수행하여 변환할 수 있습니다.
어떻게 변경되었습니까?
- 스타일 관리 마법사는 더 이상 사용할 수 없습니다.
- 스타일 및 표준 편집기 대화상자에서 재질 및 색상 범주가 제거되었습니다. 재질 및 모양은 더 이상 스타일이 아닙니다. 주: 여전히 스타일 관리자를 사용하여 스타일 라이브러리 간에 제도 표준과 같은 다른 스타일 컨텐츠를 전송할 수 있습니다.
- 재질 및 모양 패널의 도구 탭에 새 재질 및 모양 명령이 추가되었습니다.
- 프로젝트 설정에 재질 및 모양 구성 설정이 추가되었습니다.
- 사실적 모양 색상 스타일 옵션
Inventor 2012에서는 사실적 모양 색상 스타일 옵션을 도입했으며 각 스타일에는 지정된 모양이 있습니다. 지정된 모양을 변경할 수는 있었지만 모양을 작성 및 편집할 수는 없었습니다. 이 옵션을 선택하면 사실적 비주얼 스타일 표시에 사실적 모양이 사용되었습니다. 이 옵션을 선택하지 않으면 사실적 비주얼 스타일 표시에 색상 스타일 정의가 사용되었습니다. 다음 이미지는 옵션이 켜기/ 끄기 상태일 때의 결과를 비교하여 보여줍니다.

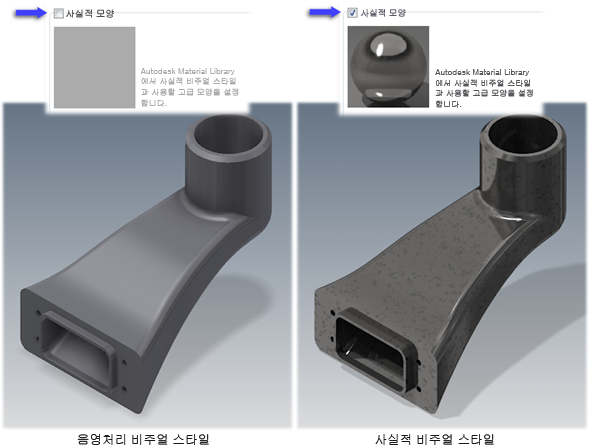

그림 1 Autodesk Inventor 2012 - 사실적 모양 옵션의 효과
Inventor 2013에서는 색상 스타일이 모양으로 대체되었습니다. 모양 검색기 및 편집기는 새 모양을 작성하고 기존 모양을 편집할 수 있는 도구를 제공합니다. 변환은 기존 색상 스타일 정의를 사용하여 이전 릴리즈에서 Inventor 2013으로 스타일을 이전합니다. 앞서 언급한 대로 이 옵션 상태(선택/선택 안 함)는 색상 스타일 정의의 어떤 부분이 변환되었는지 나타냅니다. 선택을 돕기 위해 다음을 제공합니다.
- 조건
- 지정 변경을 비롯하여 사실적 모양을 선호하거나 사용합니다. 이 옵션을 선택된 상태(켜기)로 둡니다.
- 작업
- 별 다른 조치가 필요하지 않습니다. 지정한 모양이 변환됩니다.
- 조건
- 사실적 비주얼 스타일 표시 모드를 사용하지 않았고 음영처리 비주얼 스타일 모양을 선호합니다. 사실적 모양 옵션을 선택했을 수 있습니다(켜기).
- 작업
-
- 유지하려는 모든 색상 스타일을 편집하고 사실적 모양 옵션의 선택을 취소합니다.
- 스타일 변경사항을 저장합니다. 주: 라이브러리가 아니라 모형에서 고유한 색상 스타일을 유지하는 경우 사용자 색상 스타일이 있는 모든 모형을 열고 모형을 변환하기 전에 스타일을 수정해야 합니다.
- 모형을 변환합니다.
그렇지 않으면 색상 스타일이 색상 스타일 특성이 아니라 사실적 모양을 사용하여 변환됩니다.
- 조건
- 색상 스타일의 사실적 모양 옵션을 선택하지 않았습니다(끄기).
- 작업
- 별 다른 조치가 필요하지 않습니다. 사실적 모양 지정이 무시됩니다.
- 조건
- 사실적 모양이 켜진 상태의 색상 스타일이 몇 개 있고 이 옵션이 꺼진 상태의 색상 스타일이 몇 개 있습니다.
- 작업
- 별 다른 조치가 필요하지 않습니다. 기본 설정을 이미 지정했으며 이에 따라 변환됩니다.
이전 버전의 라이브러리 변환 방법
- 이전과 마찬가지로 스타일 라이브러리 관리자 유틸리티를 사용하여 다른 모든 스타일 유형을 변환합니다. 자세한 정보는 사용자 스타일 변환을 참고하십시오.
- 기존 재질 및 색상 스타일을 새 재질 라이브러리로 변환
- Inventor를 시작합니다.
- 새 부품 또는 조립품을 시작합니다.

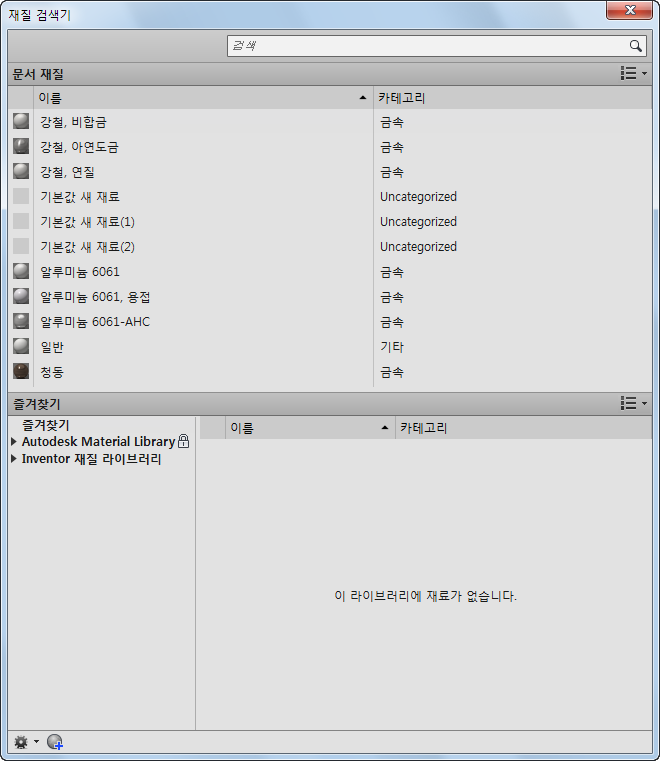

- 재질 및 모양 패널에 있는 도구 탭의 리본에서 재질 명령을 찾습니다. 또는 신속 접근 도구막대에서 재질 명령에 액세스할 수도 있습니다. 재질 명령을 클릭하여 재질 검색기 대화상자를 엽니다. 그림 1을 참고하십시오.
그림 1
을 클릭하고 Inventor 스타일 변환을 선택하면 그림 2가 표시됩니다.
그림 2

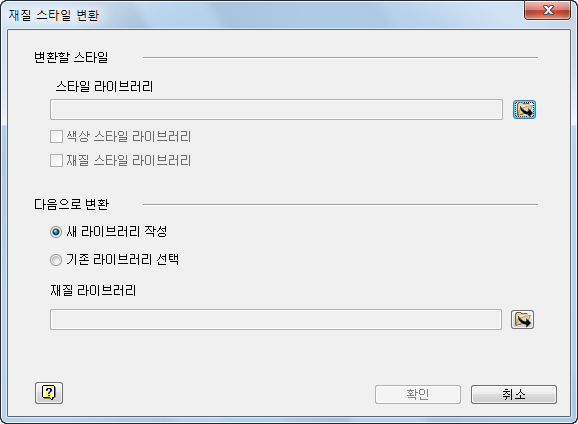

- 재질 스타일 변환 대화상자 내에서 스타일 라이브러리 찾아보기 버튼을 선택하여 변환할 기존 스타일의 폴더 위치를 지정합니다. 주: 이 폴더에는 material.xml 및 color.xml이 있어야 합니다.
- 원하는 옵션을 선택하여 재질 스타일 또는 색상 스타일 라이브러리를 변환합니다.
- 재질 스타일 라이브러리 옵션을 선택하면 색상 스타일 라이브러리 옵션도 함께 선택되며 선택을 취소할 수 없습니다. 이전과 마찬가지로 재질에서 모양을 참조하므로 둘 모두 재질 라이브러리에 있어야 합니다. 그러나 라이브러리는 모양만 포함할 수 있습니다. 모양에 별도의 라이브러리를 사용하려는 경우 색상 스타일 라이브러리를 별도로 변환합니다. 새 라이브러리를 작성할 옵션을 선택합니다. 새 형식의 라이브러리를 이미 작성한 경우 여기에 기존 스타일을 추가하려면 기존 라이브러리 옵션을 선택합니다. 주: 기존 재질 라이브러리는 읽기-쓰기여야 하며 기존 재질 라이브러리에 중복된 재질 이름이 있는 경우 기존 재질 이름이 번호가 붙은 이름으로 변경됩니다.
재질 및 색상 스타일을 동일한 라이브러리로 변환한 경우 재질 라이브러리 및 모양 라이브러리 모두에 라이브러리를 추가해야 합니다.

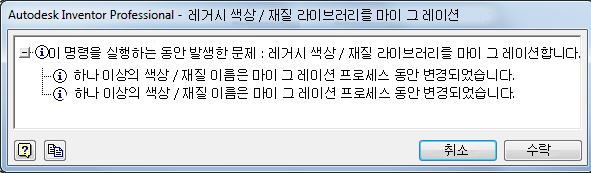

- 확인을 클릭하여 변환을 시작합니다. 주: 변환 프로세스 중에 재질 또는 색상 이름이 변경된 경우 대화상자가 표시될 수 있습니다. 예를 들어 "기본" 이름이 "일반"으로 변경됩니다. 변환을 마치려면 승인 버튼을 클릭합니다.
그림 3
- 기존 색상 스타일을 모양 라이브러리로 변환합니다.
이 절차는 기존 재질 스타일을 재질 라이브러리로 변환하는 절차와 동일합니다.

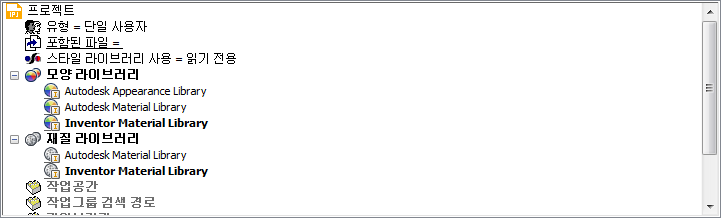

주: 재질 스타일을 재질 라이브러리로 변환한 경우 동시에 색상 스타일이 자동으로 변환됩니다. 따라서, "기존 라이브러리 열기"를 사용하여 모양 검색기 대화상자에서 변환된 재질 라이브러리를 로드할 수 있습니다. - 새 라이브러리를 사용하려면 프로젝트를 구성합니다. 그림 4를 참고하십시오.
그림 4
- 투영 명령을 시작합니다.
- 아무 프로젝트에서나 모양 라이브러리 또는 재질 라이브러리 항목 위에 커서를 놓고 상황에 맞는 메뉴에 액세스하여 라이브러리를 추가합니다.
- 라이브러리 항목에서 상황에 맞는 메뉴에 액세스하여 원하지 않는 라이브러리를 제거합니다.
- 라이브러리 항목에서 상황에 맞는 메뉴에 액세스하여 활성 라이브러리를 설정합니다.
주: 라이브러리는 재질 및 모양을 모두 포함하거나 모양만 포함할 수 있습니다. 재질 및 색상 스타일을 단일 라이브러리로 변환한 경우 이 라이브러리를 프로젝트의 모양 라이브러리와 재질 라이브러리 모두에 추가합니다. 색상 스타일을 별도의 라이브러리로 변환한 경우 모양 라이브러리 항목에만 추가합니다. - 사용자 템플릿 스타일을 재질 또는 모양 라이브러리를 복사합니다. Inventor 2013 이전에는 스타일 관리 마법사 또는 스타일 저장을 사용하여 템플릿 스타일을 스타일 라이브러리에 복사할 수 있습니다. 그러나 Inventor 2013에서는 새로운 방법으로 템플릿 스타일을 재질 또는 모양 라이브러리로 변환합니다. 절차:
- 템플릿과 재질 또는 모양 라이브러리를 백업합니다.
- 템플릿을 열면 문서에서 재질 및 색상이 새 재질 및 모양으로 변환됩니다. 템플릿을 저장하면 변환 프로세스가 자동으로 완료됩니다. 그림 5를 참고하십시오.
그림 5
주: 다음을 수행하여 변환된 재질 또는 모양을 사용자 라이브러리에 추가할 수 있습니다.- 재질 검색기 또는 모양 검색기의 라이브러리 섹션에서 사용자 라이브러리에 액세스할 수 있는지 확인합니다.
- 대화상자의 문서 섹션에서 재질 또는 모양을 적절한 사용자 라이브러리로 끌거나 문서 재질 또는 모양을 선택한 다음 상황에 맞는 메뉴->추가 위치->적절한 사용자 라이브러리를 선택합니다.
- 라이브러리에 추가할 모든 문서 재질 또는 모양에 대해 2단계를 반복합니다.
- 기존 파일의 재질 및 색상 스타일이 변환되었습니다.
문서를 변환하려면 문서를 열어서 작업을 시작하기만 하면 됩니다. 자동으로 새 형식으로 변환됩니다. 또는 Inventor와 함께 설치된 작업 스케쥴러 유틸리티를 사용하여 문서를 배치 변환할 수도 있습니다.
자세한 정보는 Autodesk Inventor 도움말의 Inventor 기존 재질 및 색상 스타일 변환을 참고하십시오.
