조립품 열기

1. 프로젝트 파일이 Tutorial_Files.ipj로 설정되어 있는지 확인합니다.
2. 열기 명령을 클릭하고 Assembly FEA 3 폴더로 이동합니다.

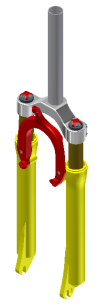

3. Suspension-Fork_Complete.iam을 클릭하고 열기를 클릭합니다. 또는 이 .iam 파일을 두 번 클릭합니다.
4. 다른 이름으로 저장을 사용하여 모형을 Suspension-Fork_Stress.iam과 같은 새 이름으로 저장합니다. 모든 구성요소에 대해 예를 선택할 필요는 없습니다.
5. 모형 검색기에서 표현 폴더를 확장한 다음 세부 수준 폴더를 확장합니다.
6. 모든 부품이 억제됨 세부 수준 표현을 두 번 클릭합니다.
7. 검색기에서 마우스 오른쪽 버튼을 클릭하고 다음 구성요소에 대해 억제 옆의 선택 표시를 지웁니다.
   • Fork-Crown:1
   • Fork-Slider:1
   • Fork-Tube:1
   • Fork-Slider_MIR:1
   • Fork-Tube_MIR:1
8. 세부 수준 폴더 노드를 마우스 오른쪽 버튼으로 클릭하고 새 세부 수준을 클릭합니다.
9. 새 표현의 이름을 Stress LOD로 바꿉니다.
10. 조립품 모형을 저장합니다.

이 세부 수준 표현이 표현의 응력 해석 환경 사용을 이용하도록 만들었습니다.
