구조적 진동수(모달 해석) 학습을 수행하여 일반 모드 쉐이프 및 진동수를 찾습니다.
- 범주
-
시뮬레이션
- 소요 시간
-
30분
- 사용되는 튜토리얼 파일
-
Suspension-Fork_Complete.iam
주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.

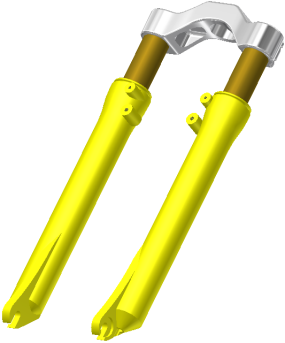

이 튜토리얼에서는 Inventor 조립품을 사용하며 3D 플롯을 통해 얻은 결과를 작성, 해석 및 검토하여 다양한 모드 쉐이프와 해당 진동수 값을 표시하는 프로세스를 시연합니다.
여기에는 수동 접촉 및 고급 메쉬 설정 선택이 포함됩니다. 처음 10개 모드 쉐이프가 있고 그 결과가 설명되어 있습니다.
목표
- 새 모달 시뮬레이션 작성
- 수동 접촉을 사용하여 구성요소들 간의 올바른 관계 확립
- 구성요소 제외 또는 설계 뷰 표현을 사용하여 시뮬레이션에서 구성요소 제거
- 재질 재지정
- 구속조건 추가
- 수동으로 접촉 추가
- 메쉬 매개변수 지정
- 시뮬레이션 실행
- 결과 보기
사전 요구사항
- 조립품 응력 해석 및 접촉 및 메쉬 미세 조정 튜토리얼을 완료해야 합니다.
- 자세한 내용은 도움말의 "시작하기" 항목을 참고하십시오.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
