3D 스케치 형상 대칭

3D 스케치 탭의 대칭 명령을 사용하여 평면에 3D 스케치 형상을 대칭시킵니다.

시작하려면 3D 스케치 탭의 명령을 사용하여 대칭시킬 형상을 작성합니다.

  1. 리본에서 3D 스케치 탭 패턴 패널 대칭 .
  2. 대칭시킬 형상을 선택합니다.
  3. 대화상자에서 대칭 평면을 클릭하거나 마우스 오른쪽 버튼을 클릭하고 계속을 선택합니다.
  4. 대칭 평면을 선택합니다.
  5. 대화상자에서 적용을 클릭하여 스케치를 대칭시킵니다.

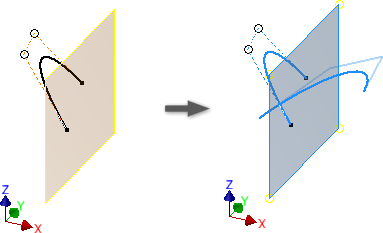

스케치 형상이 선택한 대칭 평면을 중심으로 대칭됩니다. 대칭 구속조건은 대칭 형상 간에 자동으로 적용됩니다. 세그먼트는 대칭시킨 후 삭제하거나 편집할 수 있으며, 이렇게 해도 나머지 세그먼트는 계속 대칭 상태로 유지됩니다.

주: 방정식 곡선 및 포함된 형상이 대칭되면 마스터/슬레이브 관계가 작성됩니다. 원본 형상은 대칭된 형상을 구동합니다.
