스플라인 레일 작성

다음 연습 부분에서는 로프트 작업에 사용할 레일 또는 "안내 곡선"을 작성합니다.

1. 다음 그림과 같이 좁은 끝이 사용자쪽을 향하도록 부품 방향을 정합니다.

2. 지정된 면에서 부품의 좁은 끝에서 새 스케치를 시작합니다.
3. 스플라인 명령을 시작하고 투영된 수직선의 중간점에서 부품 중간점 위의 점까지 스플라인을 스케치합니다. 반대쪽에 투영된 수직선의 중간점에 마지막 점을 배치합니다. 마지막 점을 두 번 클릭하여 스플라인을 작성합니다.
4. 상황에 맞는 메뉴에서 종료를 선택하거나 Esc 키를 눌러 스플라인 명령을 마칩니다.
5. 중간 맞춤점과 투영된 선의 중간점 사이에 수직 구속조건을 배치합니다.
6. 맨 위 모서리의 중간점에서 중간 맞춤점까지 7mm 치수를 배치합니다.
7. 상황에 맞는 메뉴에서 종료를 선택하거나 Esc 키를 눌러 치수 명령을 마칩니다.

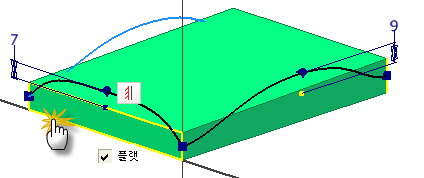

8. 중간 맞춤점을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 플랫을 선택합니다. 이제 스플라인 중간 단면의 곡률이 0입니다. 이 연습에서는 필요하지 않지만 단위 없는 치수를 핸들에 적용하여 플랫 세그먼트 길이를 연장할 수 있습니다.

9. 스케치를 마칩니다.
10. 파일을 저장합니다.
