수동 루트 정의

단일 세그먼트에 Belden 케이블 라우팅

  1. 케이블 및 하네스 하위 폴더에서 Enclosure_Assembly.iam을 엽니다. 이 파일은 이전 튜토리얼에서 사용한 것과 동일한 조립품입니다.
  2. 하네스 조립품2를 활성화합니다.
  3. 리본에서 케이블 및 하네스 탭 루트 패널 루트를 클릭합니다 .

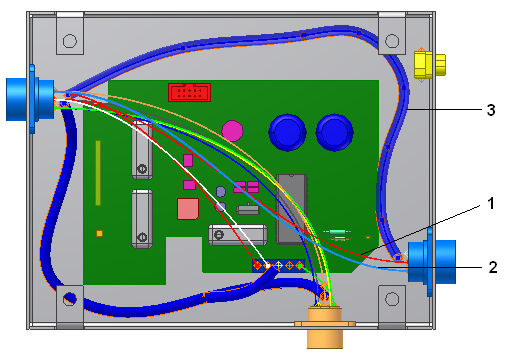

  4. 그래픽 창에서 라우팅할 케이블 와이어(1 또는 2)를 선택합니다.
  5. 단일 세그먼트(수동) 확인란을 선택합니다.
  6. 첫 번째 세그먼트 버튼을 선택하고 이전 그림과 같이 그래픽 창에서 세그먼트(3)를 선택한 다음 확인을 클릭합니다.

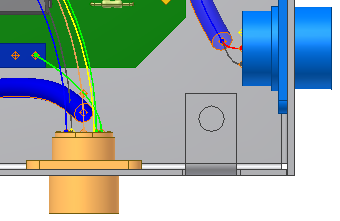

    두 와이어가 단일 케이블을 나타내므로 두 개의 케이블 와이어가 한 번에 라우팅됩니다. 케이블 길이와 번들 지름이 자동으로 업데이트됩니다.

    주: 모든 케이블 와이어는 함께 라우팅 또는 언라우팅되기 때문에 하네스 조립품에서 동일한 세그먼트를 통해 라우팅된 동일한 경로를 가져야 합니다.
  7. 하네스 조립품을 저장합니다.
