선택한 와이어 라우팅

와이어를 선택하여 여러 세그먼트로 수동으로 라우팅합니다.

1. 하네스 조립품1을 두 번 클릭하여 활성화합니다.
2. 리본에서 케이블 및 하네스 탭 루트 패널 루트를 클릭합니다 .

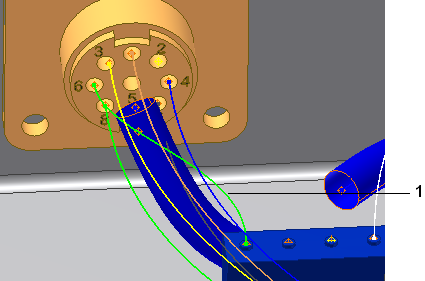

3. 그래픽 창에서 다음 그림과 같이 와이어(1)를 클릭합니다.

   검색기에서 이 와이어의 이름은 와이어 1입니다.



   와이어 라우팅 대화상자에서 와이어 버튼이 빨간색에서 흰색으로 변경되어 와이어 선택이 완료되었음을 나타냅니다.

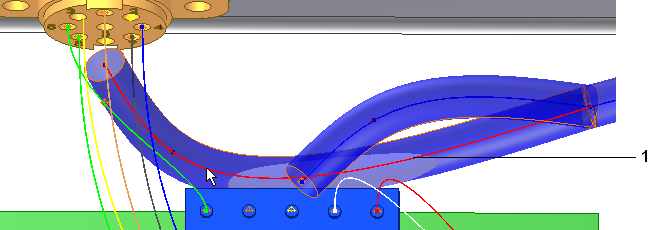

4. 첫 번째 세그먼트 버튼을 클릭하고 다음 그림과 같이 첫 번째 세그먼트(1)를 클릭합니다.


   첫 번째 세그먼트 버튼의 색상이 변경되고 마지막 세그먼트 버튼이 누른 상태.

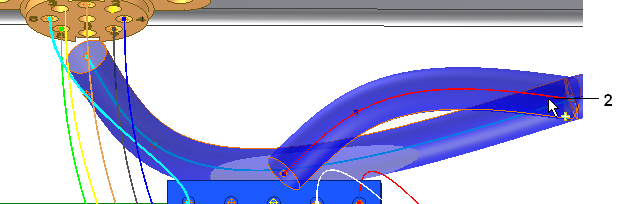

5. 그래픽 창에서 지관 세그먼트(2)를 클릭하고 확인을 클릭합니다.


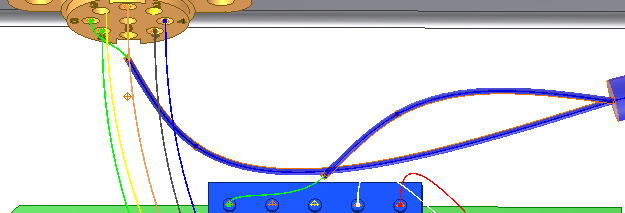

   와이어가 주 세그먼트에 라우팅되고 지관을 벗어납니다. 세그먼트 지름과 와이어 길이가 자동으로 계산됩니다.
