다이나믹 시뮬레이션 동작 하중 가져오기

동작 하중 분석 옵션을 사용하여 다이나믹 시뮬레이션 환경에서 작성된 발생 기반 동작 하중을 가져옵니다. 고유 본체이고 다음 기준을 만족하는 부품에만 동작 하중 이동을 적용할 수 있습니다.

동작 하중 기준

• 부품이 다른 부품에 용접되어서는 안 됩니다.
• 맨 위 단계 부품 발생과 유연한 부분조립품만이 FEA로 내보내기의 후보입니다. FEA로 내보내기는 다이나믹 시뮬레이션 환경에서 수행됩니다.
• 해석은 다이나믹 시뮬레이션에서 지정된 단일 부품 발생 및 단일 시간 단계로만 제한됩니다. 다른 본체는 자동으로 제외됩니다. 모든 경계 조건은 다이나믹 시뮬레이션에서 가져옵니다.
• 시간 단계는 초로 표시됩니다. 선행 0을 포함합니다. 과학적 표기법은 극단적인 경우에 사용될 수 있습니다.
• 다중 시뮬레이션은 동일한 발생을 참조하고 동일한 시간 단계를 사용하도록 만들 수 있습니다.
• 조립품 피쳐는 분리 응력 해석 시뮬레이션을 수행할 때 고려됩니다.

불완전한 정의 메시지

• 동작 하중 분석 옵션을 선택하고 구성요소를 지정하지 않으면 구성요소를 선택하라는 메시지가 표시됩니다.
• 시간 단계가 지정되지 않으면 드롭다운 리스트에 시간 단계 선택하지 않음이 표시됩니다.
• 다이나믹 시뮬레이션 업데이트 중 지정된 구성요소에 충분한 면이 정의되어 있지 않으면 발생이 내보내기 리스트에서 제거됩니다. 다이나믹 시뮬레이션에서 새 부품을 선택하거나 하중 정의를 완료하라는 메시지가 표시됩니다.

먼저 다이나믹 시뮬레이션 환경에서 하중을 내보냅니다. 그런 다음 응력 해석 환경에서 시뮬레이션에 동작 하중이 포함되도록 지정합니다. 각 부품에 대한 동작 하중을 개별적으로 내보냅니다.

조립품에서 부품에 대한 동작 하중 해석:

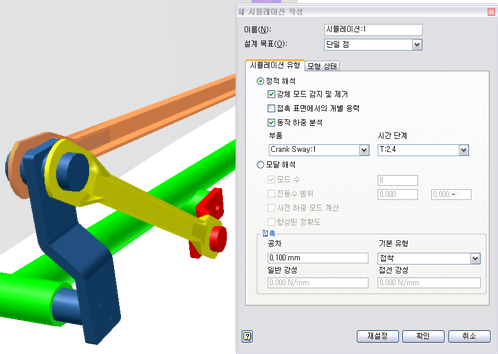

새 시뮬레이션의 경우 리본에서 응력 해석 탭 관리 패널 시뮬레이션 작성을 클릭합니다 . 시뮬레이션 특성 대화상자가 표시됩니다. 시뮬레이션 유형 탭에서 동작 하중 분석 옵션을 선택합니다. 추가 컨트롤이 활성화됩니다. 사용 가능 리스트에서 부품을 선택합니다. 시간 단계 리스트에서 시간 단계를 선택합니다. 이 리스트는 다이나믹 시뮬레이션에서 생성된 시간 단계입니다. 확인을 클릭합니다. 선택한 구성요소에 대해 새 시뮬레이션이 작성됩니다. 발생에 관련된 모든 적절한 하중이 검색기의 하중 폴더를 채웁니다. 시뮬레이션 정의 완료 시뮬레이션을 실행합니다.

기존 시뮬레이션의 경우 시뮬레이션 검색기 노드를 마우스 오른쪽 버튼으로 클릭하고 시뮬레이션 특성 편집을 클릭합니다. 시뮬레이션 유형 탭에서 동작 하중 분석 옵션을 선택합니다. 추가 컨트롤이 활성화됩니다. 사용 가능 리스트에서 부품을 선택합니다. 시간 단계 리스트에서 시간 단계를 선택합니다. 확인을 클릭합니다. 순서대로 시뮬레이션 매개변수 수정을 수행합니다. 시뮬레이션을 실행합니다.
