전개 판금 피쳐

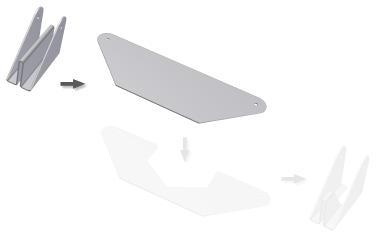

적어도 하나의 플랫 면을 포함하는 접힌 판금 모형으로 작업할 때, 전개 명령을 사용하여 참조 면을 기준으로 하나 이상의 판금 절곡부 또는 롤을 전개합니다. 전개 명령은 전개 피쳐를 판금 부품 검색기에 추가하고 사용자는 이 명령을 통해 모형의 평평한 부분에 다른 피쳐를 추가할 수 있습니다. 그러면 재접힘 피쳐를 추가하여 전개된 절곡부 또는 롤의 일부나 전체를 다시 접을 수 있습니다.

리본에서 판금 탭 수정 패널 전개를 클릭합니다 . 전개 참조로 사용할 면이나 평면을 클릭합니다. 전개할 강조 표시된 개별 절곡부 또는 롤을 클릭합니다. 필요에 따라 모든 절곡부 추가를 사용하여 강조 표시된 모든 형상을 선택합니다. 평평해진 상태를 미리 보고 절곡부 또는 롤을 추가하거나 삭제하여 원하는 플랫을 얻습니다. 필요에 따라 전개할 사용되지 않은 스케치를 선택합니다. 확인을 클릭합니다.

팁: 전부는 아니지만 대부분의 절곡부나 롤을 전개하려면 모든 절곡부 추가 옵션을 선택합니다. Ctrl 키를 누른 상태에서 클릭하여 전개할 필요가 없는 절곡부 또는 롤의 선택을 취소합니다.
