스플라이스 작성

임의의 위치에서 스플라이스를 작성한 다음 이 스플라이스에 두 개의 와이어를 추가합니다.

  1. 케이블 및 하네스 하위 폴더에서 Enclosure_Assembly.iam을 엽니다. 이 파일은 이전 튜토리얼에서 사용한 것과 동일한 조립품입니다.
  2. 검색기에서 하네스 조립품1을 두 번 클릭합니다.
  3. 커넥터 360575:1의 U7 핀 3에서 LTP:1의 J12 핀 2까지 일반 22AWG-GRN 와이어를 작성합니다. 기본 와이어 ID를 사용합니다.

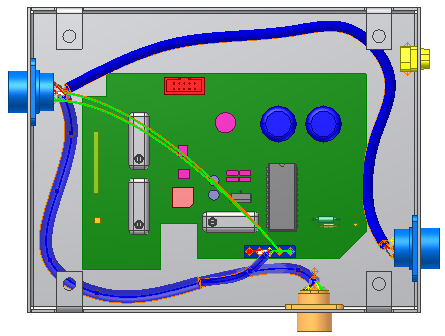

  4. 커넥터 360575:1의 U7 핀 5에서 LTP:1의 J12 핀 2까지 다른 일반 22AWG-GRN 와이어를 작성합니다. 기본 와이어 ID를 사용한 다음 확인을 클릭합니다. 새 와이어는 다음 그림과 같습니다.
  5. 리본에서 케이블 및 하네스 탭 작성 패널 스플라이스 작성을 클릭합니다 .
  6. 스플라이스 작성 대화상자에서 기본값을 그대로 둡니다.

    스플라이스를 나타내는 초록색 원이 커서에 부착됩니다. 간격띄우기 거리를 나타내는 선이 스플라이스 객체에서 연장됩니다.

  7. 그래픽 창에서 다음 이미지에 표시된 위치 근처를 클릭하여 스플라이스를 배치합니다. 튜토리얼에서 이후에 스플라이스를 이동할 것이므로 정확한 위치에 배치할 필요는 없습니다.

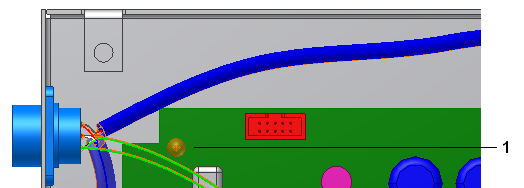

    스플라이스(1)는 다음 그림과 같습니다.

    주: 간격띄우기를 변경하려면 마우스 오른쪽 버튼을 다시 클릭하고 간격띄우기 편집을 선택한 다음 값을 입력합니다. 간격띄우기 기본값은 하네스 설정 대화상자의 스플라이스 탭에서 설정됩니다.
  8. 확인을 클릭하여 스플라이스를 작성합니다.
