와이어 스플라이스 또는 스플라이스에 와이어 추가

하네스에서 스플라이스에 대한 최상의 배치를 시각화하려면 스플라이스를 세그먼트에 재정의하기 전에 와이어에 스플라이스를 배치합니다.

  1. 검색기나 그래픽 창에서 스플라이스를 클릭하고 마우스 오른쪽 버튼을 클릭한 다음 상황에 맞는 메뉴에서 와이어 스플라이스를 선택합니다.

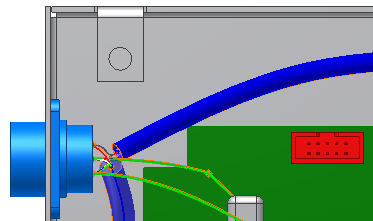

  2. 스플라이스할 와이어 2를 클릭합니다.

    와이어가 분할되고 고유 이름 와이어 2_1로 검색기에 추가됩니다.

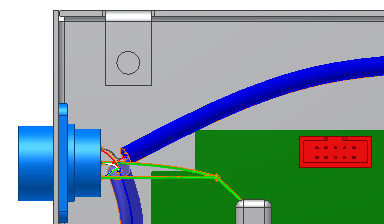

  3. 와이어3을 클릭하고 마우스 오른쪽 버튼을 클릭한 다음 상황에 맞는 메뉴에서 스플라이스를 선택합니다.
  4. 스플라이스를 클릭합니다.
  5. 확인 대화상자에서 확인을 클릭하여 중복 와이어를 제거합니다.

    중복 와이어(스플라이스할 때 공통 점을 공유하는 와이어)가 삭제됩니다.

    주: 와이어를 수동으로 스플라이스한 경우에만 중복 와이어가 제거됩니다. 와이어를 가져오거나 와이어 작성 또는 와이어 편집을 사용하여 와이어를 스플라이스 위에 배치하면 중복 와이어를 제거할 수 없습니다.
