래스터 뷰 작업

래스터 뷰 를 사용하면 도면 뷰의 정밀한 계산을 마치기 전에 도면을 검토하거나 도면 주석을 작성할 수 있습니다.

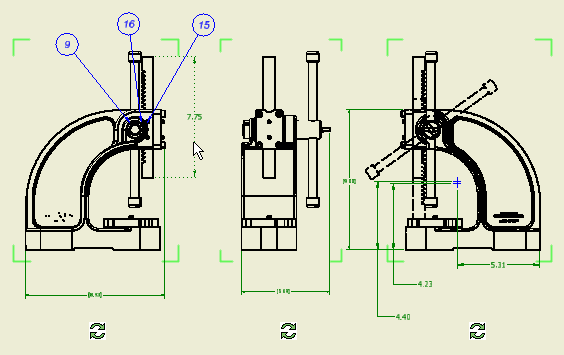

그래픽 창에서는 래스터 뷰에 초록색 구석 그림문자가 표시되며 검색기에서는 특수 아이콘이 표시됩니다. 래스터 뷰 아이콘 위에 커서를 놓으면 정밀 계산 진행률을 보여주는 툴팁이 표시됩니다.

정밀한 뷰가 계산되는 동안 래스터 뷰에 주석을 추가할 수 있습니다. 예를 들어, 다음과 같은 작업을 수행할 수 있습니다.

래스터 뷰 작업 방법 보기

주: 응용프로그램 옵션 대화상자의 도면 탭에서 래스터 뷰 사용을 제어합니다. 래스터 뷰를 표시하려면 배경 업데이트 사용 옵션을 선택합니다. 래스터 뷰 표시를 생략하고 모든 뷰가 정밀히 계산될 때까지 기다리려면 배경 업데이트 사용 상자의 선택을 취소합니다.

접하는 모형 모서리	래스터 뷰에 항상 표시됩니다. 해당 특성 또는 가시성을 편집할 수 없습니다.
모서리 간섭	래스터 뷰에 절대로 표시되지 않습니다.
참조 부품	래스터 뷰에서 해당 형상이 불완전할 수 있습니다.
구멍 테이블	뷰 및 피쳐 옵션을 래스터 뷰에 사용할 수 없습니다.
스레드 주석	래스터 뷰에는 스레드 피쳐가 표시되지 않습니다. 뷰가 정밀해지면 새 스레드 주나 기존 스레드 주가 스레드 피쳐에 부착됩니다.
인쇄	도면에 래스터 뷰가 포함되어 있으면 현재 뷰를 인쇄하거나, 모든 뷰가 정확해질 때까지 기다리거나, 인쇄를 취소할 수 있습니다. 팁: 인쇄된 래스터 뷰의 형상은 정밀한 뷰의 형상과 다를 수 있으므로 래스터 뷰를 인쇄하지 않는 것이 좋습니다.
AutoCAD DWG, DWF, DXF 또는 PDF로 내보내기	래스터 뷰가 있는 도면의 경우 이 작업을 마칠 수 없습니다. 뷰 계산이 진행 중일 경우 진행률 막대가 표시됩니다. 계산을 마칠 때까지 기다리거나 내보내기를 취소할 수 있습니다.
저장 후 닫기	래스터 뷰가 포함되어 있는 도면은 저장한 후 닫을 수 있습니다. 다시 열 경우 래스터 뷰의 정밀도가 자동으로 다시 게산됩니다.

배경에서 정밀한 도면 뷰가 계산됩니다. 뷰 계산을 마칠 때까지 각 래스터 뷰에 대해 별도의 프로세스가 실행됩니다.

계산을 마치면 즉시 래스터 뷰가 자동으로 정밀한 뷰가 됩니다. 정밀한 뷰 형상이 표시되고 그래픽 창에서 초록색 구석 그림문자가 사라집니다. 검색기에서는 래스터 뷰 아이콘이 일반 도면 뷰 아이콘으로 바뀝니다.

정밀한 도면 뷰에서는 모형의 정보를 사용합니다. 모형을 사용할 수 없거나 도면이 연기된 모드 상태일 경우 계산이 연기되고 래스터 뷰가 정밀한 뷰로 바뀌지 않습니다.
