케이블 언라우팅

케이블을 언라우팅합니다. 그러면 같은 케이블에 연결된 모든 케이블 와이어가 함께 언라우팅됩니다.

  1. 하네스 조립품2를 활성화합니다.
  2. 리본에서 케이블 및 하네스 탭 루트 패널 언라우팅을 클릭합니다 .
  3. 전체 와이어전체 세그먼트 확인란의 선택이 취소되어 있는지 확인합니다.

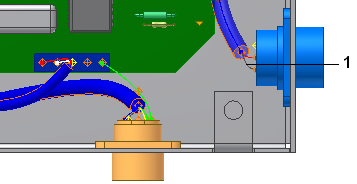

  4. 와이어 버튼이 선택되어 있는지 확인한 다음 그래픽 창에서 언라우팅할 케이블 와이어로 검은색 케이블 와이어(1)를 선택합니다.

    검색기에서 이 케이블 와이어에 케이블 1:1이라는 레이블이 붙습니다.

  5. 세그먼트 버튼을 클릭한 다음 그래픽 창에서 두 개의 파란색 커넥터(부품 360575:1과 360575:2) 사이에 있는 세그먼트를 클릭합니다.
  6. 확인을 클릭합니다.

    케이블에 있는 두 와이어가 언라우팅된 상태로 돌아갑니다.
