이 항목에서는 Exp-Mobile Top 및 Exp-Mobile Bottom 구성요소의 게이트 위치를 정의합니다.
- 리본에서 금형 배치 탭 > 러너 및 채널 패널 > 게이트 위치

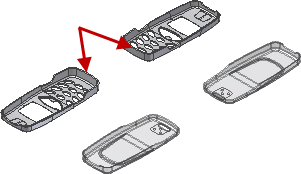

를 클릭합니다. - 다음 그림에 표시된 모형을 선택하여 게이트 위치 대화상자에서 적절하게 소성 부품을 선택합니다.
- Exp-Mobile Top 모형의 복제 두 개를 게이트 위치 지정에 사용할 수 있습니다. 해당 모형을 회전하여 다음 그림과 일치시킵니다. 표시된 각 영역에서 게이트 위치를 작성합니다.
- 줌 확대하여 다음 그림에 표시된 Exp-Mobile Top 모형의 끝을 표시합니다. 얇은 평면 표면의 중심 근처의 점을 선택하여 적절하게 위치를 선택합니다.
이 표면에서 선택하면 이 표면으로 게이트 위치가 구속됩니다. 표면의 게이트 위치는 선택한 점으로 초기에 정의됩니다. 게이트 위치 대화상자에서 정확한 U 및 V 값을 지정하여 이 위치를 변경할 수 있습니다.
- 게이트 위치 대화상자의 값 필드에서 다음과 같이 입력합니다.
- 위치 U = 0.5
- 위치 V = 0.09
- 모든 포켓에 복사가 선택되어 있는지 확인합니다. 이 옵션은 패턴을 만든 모든 요소로 게이트 위치를 복사합니다. 적용을 클릭하여 두 개의 복제에서 게이트 위치를 작성합니다.
- 파일 명명 대화상자에서 확인을 클릭하여 기본값을 허용합니다.
- 소성 부품 부품 선택자를 클릭합니다.

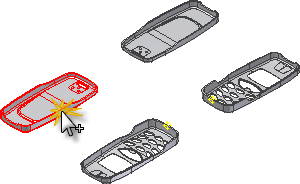

- 다음 그림과 같이 Exp-Mobile Bottom 구성요소를 선택합니다.
- 다음 그림에 표시된 Exp-Mobile Bottom 모형의 영역으로 줌합니다. 하위 표면 가운데 근처의 점을 선택하여 적절하게 위치를 선택합니다.
- 게이트 위치 대화상자의 값 필드에서 다음과 같이 입력합니다.
- 위치 U = 0.5
- 위치 V = 0.04
- 모든 포켓에 복사가 선택되어 있는지 확인합니다. 이 옵션은 패턴을 만든 모든 요소로 게이트 위치를 복사합니다. 적용을 클릭하여 두 개의 복제에서 게이트 위치를 작성합니다.
- 종료를 클릭하여 명령을 마칩니다.

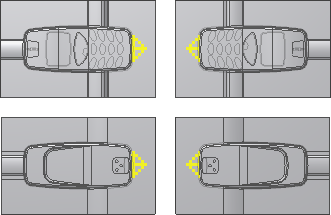

- 모든 모형의 금형 조립품에 해당 점이 나타나고 검색기에서 각 상위 부품 아래에 게이트 위치가 있습니다.
주: 게이트 위치 대화상자에는 금형 가능한 부품에 대한 시뮬레이션을 실행하는 제안 탭이 있습니다. 또한 이 대화상자에는 사용자가 지정한 게이트 수에 대한 위치도 표시됩니다. 이 튜토리얼에 대한 정보 튜토리얼에서는 게이트 위치 시뮬레이션을 실행하는 방법에 대해 설명합니다.
