세그먼트에 스플라이스 재정의

세그먼트에 스플라이스를 배치하는 것이 좋습니다. 세그먼트에 스플라이스를 재정의한 다음 와이어를 라우팅합니다.

  1. 그래픽 창에서 스플라이스를 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 스플라이스 재정의를 선택합니다.

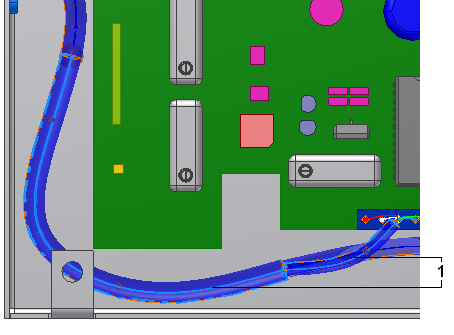

  2. 세그먼트를 클릭하여 스플라이스(1)를 찾습니다. 세그먼트 중심에 있는 스플라인을 직접 클릭하거나 세그먼트 작업점을 클릭합니다.
  3. 리본에서 케이블 및 하네스 탭 루트 패널 자동 루트를 클릭합니다 .
  4. 언라우팅된 모든 와이어가 선택되어 있는지 확인한 다음 확인을 클릭합니다.

    와이어가 스플라이스된 세그먼트에 라우팅되고 지관된 세그먼트를 벗어납니다.

  5. 검색기에서 와이어2_1을 마우스 오른쪽 버튼으로 클릭한 다음 경로 보기를 선택하여 와이어가 원하는 대로 라우팅되어 있는지 확인합니다.

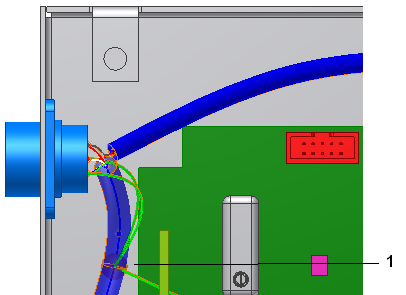

    와이어가 라우팅된 세그먼트를 따라 스플라이스와 연결되는 와이어 경로(1)가 강조 표시됩니다.
