게이트 만들기

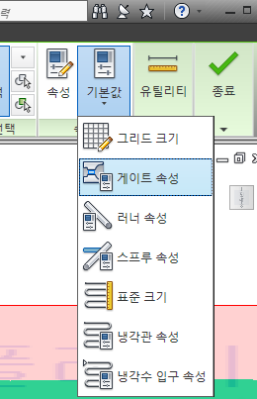

1. (지오메트리 탭 > 속성 패널 > 기본값)을 클릭하고 드롭다운 메뉴에서 게이트 속성을 선택하여 게이트 속성 대화상자를 여십시오.


2. 게이트 유형 드롭다운 메뉴에서 콜드를, 게이트 형상 드롭다운 메뉴에서 테이퍼진 원형을 선택하십시오.
3. 시작 지름(1)으로 4mm를, 끝 지름(2)으로 2mm를 입력하십시오.
4. 방향성 드롭다운 메뉴에서 길이에 의한 수평을 선택한 후 확인을 클릭하십시오.

5. (보기 탭 > 가시성 패널 > 객체 가시성)을 클릭하고 사출 콘의 선택을 취소하십시오.

   그러면 사출 주입점이 숨겨져 게이트를 더욱 손쉽게 만들 수 있습니다.
6. (지오메트리 탭 > 공급 시스템 패널 > 게이트)을 클릭하여 게이트 만들기 대화상자를 여십시오.


7. 사출 주입점 섹션의 선택 드롭다운 목록에서 사출 주입점 1을 선택하십시오.

8. 좌표로 정의됨을 선택하고 커서를 러너 쪽인 설계 그리드 위로 이동하십시오. 사출 주입점에서 커서에 가장 가까운 그리드점으로 얇은 노란색 선이 끌립니다. 작은 노란색 구 모양이 게이트 끝점을 표시합니다.


9. 러너 끝을 클릭하십시오. 게이트가 만들어졌습니다.


10. 그리드를 마우스 오른쪽 버튼을 클릭하고 메뉴에서 게이트 만들기 마침을 선택하거나 게이트 만들기 대화상자에서 확인을 클릭하십시오.
11. 지오메트리 탭에서 지오메트리 마침을 클릭하여 탭을 닫으십시오.
