게이트 리전 로케이터 알고리즘 사용

본 작업에서는 게이트 리전 로케이터 알고리즘을 사용하여 제품을 해석하고 2개의 게이트에 최상인 위치를 찾습니다.

시작하기 자습서의 동일 프로젝트를 사용하지 않는 경우 새 프로젝트를 만들고 자습서 폴더에 있는 cellphone.stl 자습서 파일을 가져올 필요가 있습니다(예: C:\Program Files\Autodesk\Simulation Moldflow Adviser xxxx ₩tutorial , 여기서 xxxx 는 소프트웨어 버전입니다). 모델에서 기존 게이트 위치를 모두 삭제하도록 하십시오.

게이트 리전 로케이터 알고리즘은 균형 유동을 근거로 최적의 사출 주입점을 결정합니다. 이 알고리즘은 제품 지오메트리, 유동 저항, 두께 및 성형 가능성과 같은 여러 기준을 근거로 사출 주입점을 추천합니다. 이 조건에서 균형 충전을 이루는 최상의 사출 주입점을 찾습니다.

  1. 해석 마법사, 홈 탭(홈 탭 > 성형 공정 설정 패널 > 해석 마법사)을 클릭하십시오.
  2. 순서 탭을 선택하고 게이트 위치 선택란을 선택하십시오.
    주: 게이트 위치 해석을 선택할 수 있도록 다른 해석 순서의 선택취소가 필요할 수 있습니다.
  3. 게이트 위치 탭을 선택하십시오.
  4. 게이트 로케이터 알고리즘 드롭다운 목록에서 게이트 리전 로케이터를 선택하십시오.
  5. 마침을 클릭하십시오.

    기존 사출 주입점이 없는 경우 게이트 리전 로케이터 알고리즘은 모든 기준을 고려하여 사출 주입점으로 최적인 위치를 추천합니다.

  6. 해석 시작, 홈 탭 (홈 탭 > 해석 패널 > 해석 시작)을 클릭하여 게이트 위치 해석을 실행하십시오.

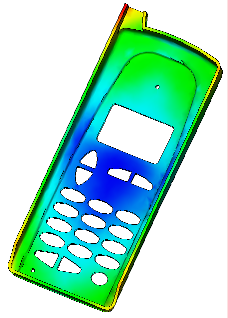

    게이트 위치 해석에서 게이트 리전 로케이터 알고리즘을 사용할 때 최상 게이트 위치 결과를 생성합니다. 최상 위치는 파란색으로 표시되고 최악 위치는 빨간색으로 표시됩니다.



    결과 요약을 사용하여 게이트를 최상 위치에 자동으로 위치시킬 수 있습니다.
  7. 스터디 작업 분할창에서 요약을 클릭한 후 게이트 위치 탭을 클릭하십시오.
  8. 모두 적용을 클릭하여 새 게이트 위치 표에 지정된 형상좌표를 사용하는 사출 주입점을 위치시키십시오.
  9. 사본 만들기를 클릭하십시오. 1개의 사출 주입점을 포함하는 새 스터디가 만들어집니다.

  10. 사출 주입점을 적용한 스터디로 본 자습서의 단계를 반복하여 또 다른 게이트 위치 해석을 실행하십시오. 최상 게이트 위치 결과에서 다음 사출 주입점에 최상인 위치를 제시합니다.
    주: 기존 사출 주입점이 있는 모델의 경우 동일 모델에서 게이트 위치 해석을 실행하여 다음 최상 사출 주입점을 찾습니다. 게이트 리전 로케이터 알고리즘은 각 게이트로부터 충전되는 영역이 동시에 충전되도록 균형 충전을 이루는 차선의 최상 사출 주입점을 찾습니다.

각 스터디에서 충전 해석을 실행하여 1개 또는 2개 사출 주입점이 제품 충전 방법을 어떻게 변화시키는지 확인할 수 있습니다.
