냉각 라인 만들기

이 작업에서는 마법사를 사용하여 냉각 라인을 만든 후 만든 냉각 회로를 수정합니다.

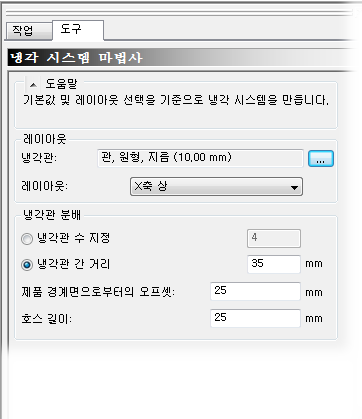

1. 홈 > 지오메트리 > 냉각 시스템 > 냉각 마법사를 클릭하십시오.



2. 관 지름이 10mm인지 확인하십시오.

3. 레이아웃이 X축 상인지 확인하십시오.

4. 관 사이의 거리를 클릭하고 거리를 35mm로 지정하십시오.

5. 제품 경계면으로부터의 오프셋을 25mm로 입력하십시오.

6. 호스 길이를 25mm로 입력하십시오.

7. 확인을 클릭하십시오.



8. ViewCube의 전면이 보이도록 제품을 0 0 0으로 회전하십시오.



   냉각관(파란색)이 금형 아웃라인 내에 있고 호스가 외부에 있는지 확인하십시오.

9. 보기 > 가시성 > 객체 가시성을 클릭하십시오.

10. 금형 아웃라인을 클릭하십시오.

11. 탐색 도구모음에서 선택 도구를 클릭하여 활성화하십시오.

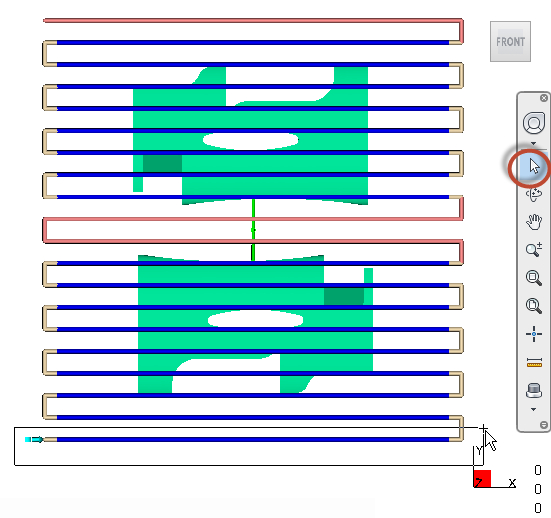

12. 그림과 같이 가장 바깥쪽과 안쪽에 있는 두 관 및 이러한 관을 연결하는 호스를 선택하십시오. Ctrl 키를 누른 채 여러 항목을 선택하십시오.



13. Delete 키를 누르십시오. 각 제품에 8개의 관이 있으며, 캐비티와 코어에 하나씩 두 개의 회로가 있습니다. 이제 회로가 두 개로 분할됩니다.

14. 각 캐비티의 가운데 호스를 선택하여 회로를 두 개로 분할하십시오.

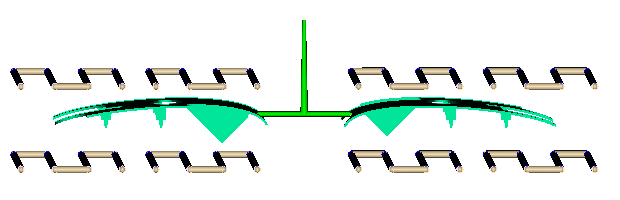

    아래 그림과 같이 8개의 회로가 만들어졌습니다.



15. 각 회로의 입구와 출구가 명확히 보이도록 모델을 회전하십시오.

16. 지오메트리 > 냉각 시스템 > 냉각수 입구를 클릭하십시오.

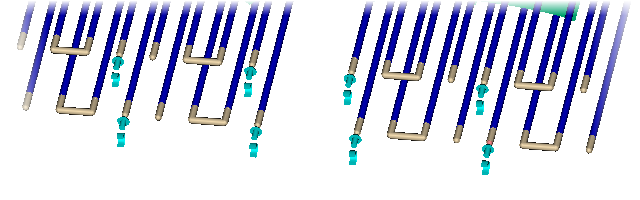

17. 그림과 같은 위치에 있는 호스의 말단을 클릭하여 8개의 냉각 입구를 만드십시오.
